حسگر تصویر در دوربین مداربسته یا Image Sensor چیست؟

تعریف جامع حسگر تصویر در دوربین مداربسته و نقش کلیدی آن در فرآیند نظارت تصویری

در دنیای نظارت تصویری، یکی از اساسی‌ترین مؤلفه‌هایی که مستقیماً بر کیفیت تصویر، دقت ضبط، قابلیت‌های نوردهی و شفافیت دید در شرایط مختلف تأثیر می‌گذارد، حسگر تصویر است. زمانی که صحبت از اصطلاح تخصصی «حسگر تصویر در دوربین مداربسته یا Image Sensor چیست؟» به میان می‌آید، منظور قلب تپنده‌ای است که تمام فرآیند دریافت نور و تبدیل آن به داده دیجیتال را مدیریت می‌کند. این قطعه کوچک، اما فوق‌العاده حیاتی، تمام اطلاعات نوری را که از طریق لنز دریافت می‌شود، به سیگنال‌های دیجیتال قابل تحلیل برای دستگاه DVR یا NVR تبدیل می‌کند. بدون وجود این بخش، هیچ تصویری قابل ثبت نخواهد بود.

وقتی نور وارد لنز دوربین می‌شود، مستقیماً به سطح حسگر تصویر برخورد می‌کند. در این مرحله است که اهمیت پاسخ به این پرسش که «حسگر تصویر در دوربین مداربسته یا Image Sensor چیست؟» روشن می‌شود. این قطعه، با کمک میلیون‌ها پیکسل حساس به نور، هر ذره از نور تابیده‌شده را تشخیص داده، شدت آن را می‌سنجد و آن را به داده‌ای تبدیل می‌کند که بعداً برای نمایش یا ضبط پردازش خواهد شد. در واقع، اگر لنز را چشم دوربین بدانیم، حسگر تصویر همانند شبکیه چشم عمل می‌کند؛ دریافت‌کننده اصلی نوری که از محیط به داخل دوربین وارد می‌شود.

🔹✦▌ نکته فنی مهم: اگر در هنگام انتخاب دوربین فقط به رزولوشن توجه کنید، بدون بررسی نوع و کیفیت حسگر تصویر، ممکن است تصویری با نویز زیاد و کنتراست پایین دریافت کنید. همیشه مشخصات سنسور را دقیق بررسی کنید، حتی اگر دو دوربین عدد رزولوشن یکسانی داشته باشند.

بررسی‌های تخصصی نشان می‌دهد که بیش از ۷۰٪ کیفیت نهایی تصویر ثبت‌شده، به نوع حسگر تصویر وابسته است. به همین دلیل است که تولیدکنندگان برتر دنیا از سنسورهای پیشرفته با فناوری‌های انحصاری استفاده می‌کنند تا در شرایط نوری مختلف، خروجی تصویر همچنان شفاف، واقعی و بدون اعوجاج باشد. این نکته به‌ویژه در دوربین‌های مورد استفاده در فضاهای کم‌نور یا محیط‌های صنعتی اهمیت بالاتری پیدا می‌کند؛ جایی که تنها یک سنسور دقیق و قوی می‌تواند تصویری کارآمد را فراهم کند.

در میان کاربران حرفه‌ای، همواره این سؤال وجود دارد که دقیقاً حسگر تصویر در دوربین مداربسته یا Image Sensor چیست؟ و چرا در مشخصات فنی برخی دوربین‌ها عباراتی مانند CMOS، CCD، یا BSI به‌چشم می‌خورد. پاسخ دقیق به این سؤال‌ها، مستلزم درک صحیح عملکرد نوری، حساسیت به نور، کیفیت بازتولید رنگ، و نسبت سیگنال به نویز در حسگرهاست. حسگرهای تصویر بسته به نوع تکنولوژی ساخت خود، می‌توانند در زمینه‌هایی مانند سرعت خواندن داده، توان مصرفی، مقاومت در برابر دما و عملکرد در تاریکی نیز تفاوت‌های اساسی ایجاد کنند.

افزایش روزافزون استفاده از دوربین‌های مداربسته در خانه‌ها، کسب‌وکارها، اماکن حساس و حتی پروژه‌های هوشمند شهری، نیاز به انتخاب دقیق سنسور تصویر را پررنگ‌تر کرده است. زیرا این انتخاب، نه‌فقط یک تصمیم تکنیکی، بلکه معیاری برای تضمین امنیت و کارایی سیستم نظارت تصویری خواهد بود. در دنیای رقابتی امروز، تنها دوربین‌هایی با سنسورهای باکیفیت می‌توانند در شرایط پیچیده محیطی همچون شب، مه، باران، نور خورشید مستقیم یا محیط‌های با کنتراست بالا، تصویری شفاف و قابل استناد ارائه دهند.

پاسخ به این سؤال که حسگر تصویر در دوربین مداربسته یا Image Sensor چیست؟ نه‌تنها به درک عملکرد داخلی دوربین کمک می‌کند، بلکه به خریداران و کاربران حرفه‌ای اجازه می‌دهد درک عمیق‌تری از کیفیت واقعی تجهیزات نظارتی داشته باشند. با این نگاه، مشخص است که هرچه فناوری استفاده‌شده در ساخت سنسور پیشرفته‌تر باشد، خروجی تصویر نیز دارای جزئیات بیشتر، رنگ‌های دقیق‌تر و پایداری بالاتری خواهد بود.

در ادامه مقاله، به بررسی انواع مختلف حسگرهای تصویر از جمله CCD و CMOS، عملکرد جزئی آن‌ها، و تأثیرات مستقیمشان بر پارامترهایی مانند رزولوشن، نوردهی، و نرخ فریم خواهیم پرداخت تا به‌صورت عمیق‌تر و دقیق‌تری پاسخ دهیم به این سؤال کلیدی که «حسگر تصویر در دوربین مداربسته یا Image Sensor چیست؟» و چگونه انتخاب درست آن می‌تواند عملکرد کل سیستم را دگرگون کند.

تفاوت حسگرهای CCD و CMOS در دوربین مداربسته و تأثیر آن‌ها بر کیفیت تصویر

در مسیر درک عمیق‌تری از این پرسش بنیادین که حسگر تصویر در دوربین مداربسته یا Image Sensor چیست؟، نمی‌توان از کنار تفاوت دو تکنولوژی اصلی تولید حسگرهای تصویری یعنی CCD و CMOS به‌سادگی گذشت. این دو نوع حسگر سال‌هاست که پایه و اساس عملکرد دوربین‌های مداربسته را تشکیل می‌دهند، اما تفاوت‌های آن‌ها نه‌تنها در فناوری ساخت، بلکه در تمام جنبه‌های تصویر، از شفافیت گرفته تا سرعت پردازش و مصرف انرژی قابل مشاهده است.

در دهه‌های ابتدایی توسعه دوربین‌های دیجیتال، حسگرهای CCD یا Charge Coupled Device رایج‌ترین گزینه برای کاربردهای نظارتی بودند. این حسگرها توانایی بسیار بالایی در ثبت جزئیات نوری با نویز بسیار کم داشتند. فرآیند خواندن اطلاعات در CCD به‌صورت خطی و با انتقال شارژ از یک پیکسل به پیکسل دیگر تا رسیدن به گوشه حسگر انجام می‌شود، جایی که در نهایت داده‌ها به سیگنال دیجیتال تبدیل می‌شوند. این روش دقت بالا و کیفیت نهایی تصویر فوق‌العاده‌ای ایجاد می‌کرد، اما هزینه ساخت بالا و مصرف برق زیاد از نقاط ضعف آن بود.

در سوی دیگر ماجرا، حسگرهای CMOS یا Complementary Metal-Oxide Semiconductor با هدف کاهش مصرف انرژی، کوچک‌سازی تجهیزات و کاهش هزینه تولید وارد عرصه شدند. برخلاف CCD که از روش انتقال خطی استفاده می‌کرد، در CMOS هر پیکسل به یک مدار تقویت‌کننده اختصاصی مجهز است و اطلاعات نوری مستقیماً در همان محل به سیگنال دیجیتال تبدیل می‌شود. این ساختار باعث افزایش سرعت پردازش، کاهش مصرف برق و تولید حرارت کمتر می‌شود، که مزیتی کلیدی در دوربین‌های مداربسته امروزی به‌ویژه در محیط‌های تحت نظارت شبانه‌روزی به‌شمار می‌رود.

🔹✦▌ نکته حیاتی: اگر نیاز به تصویربرداری با دقت بسیار بالا و در محیط‌هایی با شرایط نوری پیچیده دارید، حسگرهای CCD هنوز هم در برخی شرایط خاص مانند دوربین‌های پلاک‌خوان یا صنعتی انتخاب بهتری هستند. اما برای کاربردهای روزمره و نظارت گسترده، حسگرهای CMOS به‌مراتب اقتصادی‌تر و قابل‌اعتمادترند.

یکی از بزرگ‌ترین تفاوت‌هایی که در زمان پاسخ دادن به سؤال حسگر تصویر در دوربین مداربسته یا Image Sensor چیست؟ باید به آن توجه کرد، شیوه پردازش نور و عملکرد سنسورها در محیط‌های کم‌نور است. در این حوزه، CCD‌ها به‌طور سنتی عملکرد بهتری از خود نشان داده‌اند. به‌دلیل ساختار خاص و نسبت نویز به سیگنال بالا، این حسگرها می‌توانند در شرایط نوری ضعیف، تصویری روشن‌تر و کم‌نویزتر فراهم آورند. با این‌حال، پیشرفت‌های چشمگیر در فناوری CMOS و به‌کارگیری تکنولوژی‌هایی مانند BSI (Back Side Illumination) باعث شده‌اند که امروزه تفاوت عملکرد در نور کم بین این دو نوع حسگر به‌حداقل برسد.

از نظر قیمت، دوربین‌هایی که از حسگرهای CCD استفاده می‌کنند، معمولاً گران‌تر هستند و بیشتر در پروژه‌های خاص مانند کاربردهای نظامی، پزشکی یا نظارت فوق‌دقیق مورد استفاده قرار می‌گیرند. در حالی که CMOS تبدیل به انتخاب اصلی در بیشتر دوربین‌های مداربسته خانگی، فروشگاهی، صنعتی و حتی شهری شده است. زیرا علاوه بر قیمت مناسب، امکان یکپارچه‌سازی آسان با دیگر مدارهای مجتمع (IC) را نیز فراهم می‌کند.

یک نکته مهم دیگر در بررسی این‌که حسگر تصویر در دوربین مداربسته یا Image Sensor چیست؟، به میزان گرمای تولیدشده توسط حسگر مربوط می‌شود. در دوربین‌هایی که به‌طور ۲۴ ساعته در حال کار هستند، حسگرهای CCD به‌دلیل ساختارشان گرمای بیشتری تولید می‌کنند که می‌تواند در بلندمدت بر دوام قطعات داخلی تأثیر بگذارد. در مقابل، حسگرهای CMOS با مصرف برق پایین‌تر، گرمای کمتری ایجاد کرده و نیاز به سیستم خنک‌کننده داخلی را کاهش می‌دهند.

امروزه برندهای معتبری نظیر سونی، سامسونگ و OmniVision انواع متنوعی از حسگرهای CCD و CMOS را عرضه می‌کنند. اما تمرکز صنعت به‌سمت CMOS حرکت کرده است، به‌ویژه با پیشرفت فناوری‌هایی همچون STARVIS و Exmor که نقاط ضعف سنتی CMOS را برطرف کرده‌اند. این نکته ثابت می‌کند که انتخاب میان CCD و CMOS دیگر صرفاً به موضوع قیمت خلاصه نمی‌شود، بلکه به شرایط کاربرد، اهداف پروژه، حجم نور موجود در محیط و انتظارات از کیفیت تصویر نیز وابسته است.

در جمع‌بندی این بخش می‌توان گفت که شناخت دقیق تفاوت‌های CCD و CMOS، کلید درک دقیق‌تری از این پرسش است که حسگر تصویر در دوربین مداربسته یا Image Sensor چیست؟. زیرا تنها در صورتی می‌توان انتخابی آگاهانه داشت که جزئیات عملکرد هر نوع حسگر به‌خوبی فهمیده شود. انتخاب صحیح میان این دو نوع، می‌تواند تأثیر شگرفی بر کارایی نهایی سیستم نظارتی داشته باشد.

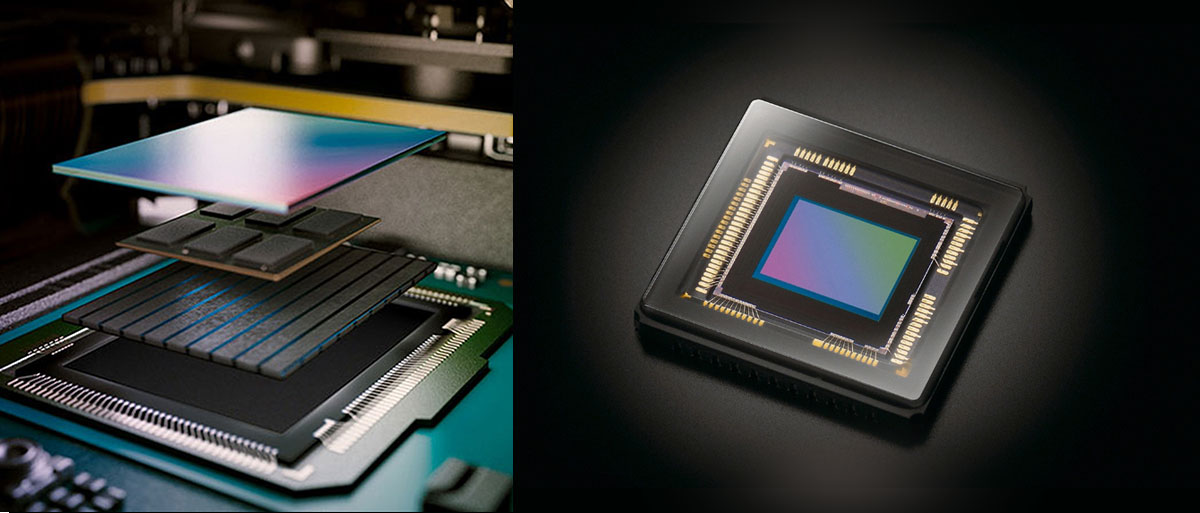

اجزای اصلی تشکیل‌دهنده یک Image Sensor در سیستم‌های نظارتی حرفه‌ای

برای پاسخ دقیق‌تر به این پرسش که حسگر تصویر در دوربین مداربسته یا Image Sensor چیست؟، لازم است از شناخت کلی فراتر برویم و به بررسی اجزای داخلی و ساختار واقعی این قطعه کلیدی بپردازیم. برخلاف تصور رایج که حسگر تصویر را تنها به‌عنوان یک قطعه ساده تصور می‌کند، این جزء کوچک الکترونیکی شامل چندین لایه و مؤلفه پیشرفته است که در کنار یکدیگر فرآیند پیچیده‌ای از دریافت نور، تبدیل آن به سیگنال، پردازش و انتقال داده را مدیریت می‌کنند.

در ابتدایی‌ترین سطح، هر حسگر تصویر شامل مجموعه‌ای از میلیون‌ها عنصر نوری یا فوتودیود است که در یک ماتریس منظم کنار هم قرار گرفته‌اند. این آرایه دقیق همان ساختار پیکسلی را تشکیل می‌دهد که تصاویر نهایی بر پایه آن ساخته می‌شوند. هر پیکسل مانند یک سلول حساس به نور عمل می‌کند که میزان فوتون دریافتی را اندازه‌گیری کرده و آن را به سیگنال الکتریکی تبدیل می‌نماید. این سیگنال‌ها بعداً توسط سایر اجزا پردازش می‌شوند تا تصویری قابل استفاده برای انسان یا سیستم‌های هوش مصنوعی تولید گردد.

در کنار آرایه پیکسلی، مهم‌ترین بخش دیگر، فیلتر رنگ (Color Filter Array) است که بر روی حسگر نصب می‌شود. این فیلتر که اغلب در قالب الگوی Bayer استفاده می‌شود، مسئول تعیین رنگ نهایی هر پیکسل است. به بیان ساده‌تر، هر پیکسل به‌تنهایی نمی‌تواند رنگ را تشخیص دهد؛ فیلترهای رنگی که روی پیکسل‌ها قرار دارند، میزان عبور نور قرمز، سبز یا آبی را محدود می‌کنند و سپس نرم‌افزار یا سخت‌افزار پردازشی این داده‌ها را ترکیب می‌کند تا رنگ واقعی هر نقطه از تصویر به‌دست آید. بنابراین، بدون این فیلترها، حسگر تنها تصاویری سیاه‌وسفید یا خاکستری ارائه می‌داد.

🔹✦▌ نکته کاربردی: فیلتر Bayer در اکثر دوربین‌های مداربسته رایج است، اما مدل‌های حرفه‌ای از فیلترهای پیشرفته‌تر مانند RGBW یا QBC استفاده می‌کنند که نور بیشتری از محیط دریافت کرده و در شرایط کم‌نور عملکرد بهتری دارند.

مرحله بعدی در پاسخ به اینکه حسگر تصویر در دوربین مداربسته یا Image Sensor چیست؟، به مدارهای تقویت‌کننده و پردازش سیگنال بازمی‌گردد. هر سیگنال نوری تولیدشده توسط پیکسل‌ها بسیار ضعیف است و برای استفاده باید تقویت شود. در حسگرهای CMOS، معمولاً در هر پیکسل یک آمپلی‌فایر داخلی تعبیه شده که این کار را انجام می‌دهد، در حالی که در CCD این وظیفه بر عهده مدار خارجی است. پس از تقویت، سیگنال وارد بخش مبدل آنالوگ به دیجیتال (ADC) می‌شود، جایی که شدت نور به داده‌های عددی دیجیتال تبدیل می‌گردد.

در بسیاری از حسگرهای مدرن، واحدهای پردازشی داخلی مانند واحد اصلاح نقص پیکسل (Pixel Defect Correction)، تنظیم خودکار رنگ سفید (Auto White Balance) و اصلاح نوردهی نیز وجود دارد. این قابلیت‌ها باعث می‌شوند تصویر خروجی بدون نیاز به پردازش‌های پیچیده اضافی، کیفیت مناسبی داشته باشد. برخی از حسگرهای بسیار پیشرفته نیز به واحدهای تشخیص حرکت، تنظیم روشنایی منطقه‌ای (Local Tone Mapping) و حذف نویز دیجیتال در سطح پیکسل مجهز هستند.

لایه محافظ یا Cover Glass نیز یکی از اجزای مهم Image Sensor است که سطح حسگر را از گردوغبار، رطوبت و آسیب‌های مکانیکی محافظت می‌کند. این لایه باید کاملاً شفاف و بدون اعوجاج نوری باشد، زیرا هرگونه خطا در طراحی آن مستقیماً روی کیفیت تصویر تأثیر خواهد گذاشت. در دوربین‌های مداربسته‌ای که در محیط‌های صنعتی یا فضای باز نصب می‌شوند، این محافظ معمولاً دارای ویژگی‌های ضد اشعه UV و ضد انعکاس (Anti-Reflective) است تا کیفیت تصویر را حفظ کند.

همچنین، در بسیاری از حسگرها از میکرو لنزهایی در سطح پیکسل استفاده می‌شود. این میکرو لنزها نور بیشتری را به هر پیکسل هدایت می‌کنند و بازده نوری را افزایش می‌دهند. این فناوری به‌ویژه در سنسورهای کوچک که فضای کمتری برای جذب نور دارند، نقش حیاتی ایفا می‌کند. وجود این میکرو لنزها باعث می‌شود حتی در شرایط نور کم، تصویر روشن‌تر و شفاف‌تری تولید شود.

برای تکمیل پاسخ به پرسش حسگر تصویر در دوربین مداربسته یا Image Sensor چیست؟ باید به نقش مهم طراحی داخلی سنسور نیز اشاره کرد. نحوه قرارگیری پیکسل‌ها، فواصل میان آن‌ها، جنس لایه نیمه‌هادی سیلیکون، نوع پوشش AR و حتی میزان بازتاب داخلی لایه‌ها همگی عواملی هستند که در خروجی نهایی تصویر نقش دارند. به همین دلیل است که گاهی دو دوربین با رزولوشن یکسان، کیفیت تصویری کاملاً متفاوت دارند؛ زیرا ساختار داخلی حسگرهای آن‌ها با یکدیگر فرق می‌کند.

در نتیجه می‌توان گفت که یک Image Sensor، تنها یک تراشه ساده نیست، بلکه مجموعه‌ای از تکنولوژی‌های نوری، الکترونیکی و نرم‌افزاری است که همگی در کنار یکدیگر به هدف نهایی یعنی ایجاد تصویری شفاف، دقیق و قابل تحلیل می‌پردازند. درک این جزئیات، نه‌تنها به درک عمیق‌تری از این سؤال کمک می‌کند که حسگر تصویر در دوربین مداربسته یا Image Sensor چیست؟ بلکه باعث می‌شود انتخابی هوشمندانه‌تر در هنگام خرید و راه‌اندازی سیستم‌های نظارتی داشته باشیم.

تحلیل عملکرد پیکسل‌های نوری و تبدیل فوتون به سیگنال دیجیتال

در ادامه بررسی تخصصی این پرسش بنیادین که حسگر تصویر در دوربین مداربسته یا Image Sensor چیست؟، نمی‌توان از نقش حیاتی پیکسل‌های نوری و فرآیند تبدیل فوتون‌ها به سیگنال‌های دیجیتال غافل شد. زیرا در قلب هر تصویر ثبت‌شده، داستانی دقیق و علمی از جذب نور، تبدیل انرژی، انتقال داده و پردازش نهفته است که تمام آن از طریق ساختار پیچیده پیکسل‌ها اتفاق می‌افتد.

هر پیکسل در یک حسگر تصویر، مانند یک سلول زنده است؛ وظیفه‌اش تشخیص و ثبت میزان نوری است که به آن برخورد می‌کند. اما این فرآیند آن‌قدر که در ظاهر ساده به نظر می‌رسد نیست. هنگامی که نور (یعنی مجموعه‌ای از ذرات فوتون) از طریق لنز به سطح حسگر برخورد می‌کند، این نور باید توسط پیکسل‌ها جذب شود. هر پیکسل از ماده‌ای نیمه‌هادی ساخته شده که ویژگی بسیار مهمی به نام “اثر فتوالکتریک” دارد. این ویژگی باعث می‌شود که هر بار یک فوتون با پیکسل برخورد می‌کند، الکترونی آزاد شود و در نتیجه یک جریان الکتریکی بسیار ضعیف ایجاد گردد.

حال اگر تعداد فوتون‌ها بیشتر باشد، الکترون‌های بیشتری تولید شده و در نتیجه شدت سیگنال خروجی پیکسل بالاتر خواهد بود. این تفاوت در شدت سیگنال‌ها، پایه‌ای برای ایجاد روشنایی، تیرگی و در نهایت تصویر نهایی است. اما تنها تولید الکترون کافی نیست. این جریان ضعیف باید به‌سرعت و با دقت به‌صورت دیجیتال خوانده شود تا بتواند به‌صورت مؤثر پردازش گردد. اینجاست که مدارهای خوانش پیکسل، تقویت‌کننده‌ها، و مبدل‌های آنالوگ به دیجیتال وارد عمل می‌شوند.

🔹✦▌ ترفند کاربردی: کیفیت نهایی تصویر فقط به تعداد پیکسل نیست؛ بلکه به حساسیت هر پیکسل به نور (Quantum Efficiency) بستگی دارد. سنسوری با پیکسل‌های کمتر ولی حساس‌تر، می‌تواند تصویری بسیار بهتر از یک سنسور پرپیکسل ولی ضعیف ارائه دهد.

در درک بهتر این‌که حسگر تصویر در دوربین مداربسته یا Image Sensor چیست؟، باید بدانیم که پیکسل‌های نوری مانند سطل‌هایی هستند که نور را جمع می‌کنند. اگر نور کافی نباشد، سطل خالی می‌ماند و تصویر تاریک خواهد بود. اگر نور بیش‌ازحد باشد، سطل سرریز می‌شود و پدیده‌ای به‌نام “اشباع نوری” یا Saturation رخ می‌دهد که باعث سفیدشدن تصویر یا کاهش جزئیات در نواحی روشن می‌شود. طراحی پیکسل به‌گونه‌ای باید انجام شود که ظرفیت دریافت نور (Full Well Capacity) آن با شرایط نور محیط و کاربرد دوربین سازگار باشد.

از دیگر عوامل مهم در عملکرد پیکسل‌ها، پارامتر “نسبت سیگنال به نویز” یا S/N Ratio است. هرچقدر یک پیکسل بتواند سیگنال قوی‌تری از نور تولید کند و در عین حال نویز الکتریکی کمتری داشته باشد، تصویر نهایی شفاف‌تر و واقعی‌تر خواهد بود. حسگرهای حرفه‌ای از طراحی‌های خاصی مانند میکرو لنزهای متمرکز، مدارهای ضدنویز، و کاهش بازتاب داخلی استفاده می‌کنند تا این نسبت را تا حد ممکن افزایش دهند.

پیکسل‌ها نه‌تنها نور را دریافت می‌کنند، بلکه در مرحله خوانش نیز شرکت دارند. در حسگرهای CMOS، هر پیکسل دارای ترانزیستور اختصاصی برای خواندن ولتاژ ذخیره‌شده است. این طراحی باعث افزایش سرعت خواندن اطلاعات شده ولی گاهی باعث کاهش سطح حساس به نور می‌شود. اما در تکنولوژی‌های جدید مانند BSI (Back-Side Illuminated)، مدارها به پشت پیکسل منتقل شده‌اند تا سطح جلویی کاملاً به نور اختصاص یابد. این طراحی باعث بهبود چشمگیر در عملکرد نوری، به‌ویژه در شب یا محیط‌های تاریک شده است.

همچنین، پدیده‌هایی مانند “نشت نوری بین پیکسل‌ها”، “تداخل خازنی”، و “تفاوت بهره‌برداری از پیکسل‌های قرمز، سبز و آبی” نیز بر خروجی نهایی تصویر تأثیرگذارند. به‌همین دلیل، طراحی آرایش پیکسلی و انتخاب معماری مناسب برای فیلتر رنگی، یکی از عوامل کلیدی در کیفیت تصویر به‌شمار می‌رود. برای مثال، الگوریتم‌های Demosaicing در حسگرهای مختلف، داده‌های پیکسلی را به‌گونه‌ای ترکیب می‌کنند که تصویر رنگی نهایی حاصل شود، ولی در صورت ضعف در طراحی پیکسل یا پردازش آن، رنگ‌ها مصنوعی یا نادرست به‌نظر می‌رسند.

همه این نکات نشان می‌دهد که پاسخ به این پرسش ساده که حسگر تصویر در دوربین مداربسته یا Image Sensor چیست؟، در عمل با دنیایی از علوم فیزیک، الکترونیک، پردازش تصویر و طراحی نوری گره خورده است. عملکرد پیکسل‌ها اساس کیفیت نهایی تصویر را می‌سازد و انتخاب نادرست سنسور می‌تواند حتی با وجود لنز با کیفیت یا رزولوشن بالا، نتیجه‌ای ناامیدکننده تولید کند.

در مجموع، پیکسل‌های نوری قلب حسگر تصویر هستند. این پیکسل‌ها وظیفه‌ای فراتر از دریافت نور دارند؛ آن‌ها اطلاعات خام دنیای واقعی را به داده‌هایی قابل‌تحلیل برای انسان و ماشین تبدیل می‌کنند. درک عمیق از ساختار، عملکرد و تأثیر پیکسل‌ها، شرط لازم برای انتخاب آگاهانه تجهیزات نظارتی است و قدمی مؤثر در جهت پاسخ به این پرسش کلیدی که حسگر تصویر در دوربین مداربسته یا Image Sensor چیست؟.

تأثیر اندازه فیزیکی سنسور بر زاویه دید، نوردهی و کیفیت خروجی

درک مفهومی دقیق از این پرسش اساسی که حسگر تصویر در دوربین مداربسته یا Image Sensor چیست؟ بدون بررسی کامل نقش اندازه فیزیکی سنسور ممکن نیست. اگرچه در نگاه اول، ممکن است رزولوشن و تعداد پیکسل‌ها جذاب‌تر به نظر برسند، اما اندازه واقعی سنسور نقشی تعیین‌کننده‌تر در کیفیت تصویر، عمق میدان، زاویه دید و عملکرد در نور کم ایفا می‌کند. این پارامتر کمتر دیده‌شده در مشخصات فنی، در واقع یکی از عوامل پنهان ولی تأثیرگذار در تجربه نهایی کاربر از سیستم نظارت تصویری است.

اندازه فیزیکی سنسور، به‌معنای مساحت سطحی است که پیکسل‌ها بر روی آن توزیع شده‌اند. برخلاف تصور رایج، بزرگ‌تر بودن سنسور الزماً به‌معنای بالا بودن رزولوشن نیست؛ بلکه به‌معنای بزرگ‌تر بودن اندازه هر پیکسل، دریافت نور بیشتر توسط هر سلول نوری، کاهش نویز و بهبود دقت رنگ است. این موضوع اهمیت دوچندان پیدا می‌کند زمانی که دوربین باید در شرایط نوری ضعیف یا محیط‌های با کنتراست بالا کار کند.

سنسورهایی با اندازه بزرگ‌تر مانند 1 اینچ یا 1/1.8″ معمولاً در دوربین‌های حرفه‌ای، صنعتی یا سیستم‌های نظارت حساس مانند مراکز نظامی یا امنیتی استفاده می‌شوند. در مقابل، سنسورهای کوچک‌تر مانند 1/3″ یا 1/4″ بیشتر در دوربین‌های اقتصادی یا مصرف خانگی رایج‌اند. سنسورهای بزرگ نه‌تنها نور بیشتری جذب می‌کنند، بلکه زاویه دید گسترده‌تری نیز فراهم می‌کنند، زیرا برای ایجاد میدان دید مشابه، به لنزهایی با فاصله کانونی کمتر نیاز دارند.

🔹✦▌ هشدار مهم: اگر دوربینی با رزولوشن بالا اما سنسور کوچک انتخاب کنید، با پدیده‌ای به‌نام “Overcrowded Pixels” مواجه می‌شوید؛ جایی که پیکسل‌های زیاد در فضای کم باعث نویز بالا، کاهش حساسیت نوری و ضعف در شرایط تاریک می‌شوند.

برای درک بهتر اثر اندازه سنسور، کافی‌ست دو دوربین را با رزولوشن یکسان ولی با سنسورهای متفاوت مقایسه کنید. دوربینی با سنسور بزرگ‌تر، عمق میدان بیشتری تولید می‌کند، تصاویر پس‌زمینه را با وضوح بهتری ثبت می‌کند و در شب یا فضای کم‌نور، تصویری به‌مراتب واضح‌تر از خود نشان می‌دهد. علت این برتری در توانایی سنسور بزرگ برای دریافت فوتون‌های بیشتر و کاهش نسبت نویز به سیگنال است.

زاویه دید یکی دیگر از فاکتورهایی است که مستقیماً تحت تأثیر اندازه فیزیکی حسگر تصویر قرار دارد. سنسور بزرگ‌تر، با لنز یکسان، میدان دید وسیع‌تری نسبت به سنسور کوچک‌تر فراهم می‌آورد. این ویژگی برای فضاهایی مانند فروشگاه‌ها، ورودی‌ها، محوطه‌های صنعتی و پارکینگ‌ها که نیاز به پوشش گسترده دارند، بسیار حیاتی است. همچنین، در سنسورهای بزرگ‌تر، پدیده اعوجاج در لبه‌های تصویر کمتر دیده می‌شود، زیرا لنز نیاز به بزرگ‌نمایی کمتر دارد.

نکته مهمی که در بررسی دقیق‌تر پرسش حسگر تصویر در دوربین مداربسته یا Image Sensor چیست؟ باید مدنظر داشت، اثر اندازه سنسور بر عملکرد دوربین در نور کم است. سنسورهای بزرگ‌تر با پیکسل‌های بزرگ‌تر، می‌توانند نور بیشتری را جذب کرده و با استفاده از فناوری‌هایی مانند WDR، BSI و کاهش نویز دیجیتال، تصویری بسیار باکیفیت در شب یا فضای تاریک ارائه دهند. این در حالی‌ست که در سنسورهای کوچک، حتی با استفاده از الگوریتم‌های نرم‌افزاری، سطح نویز بیشتر خواهد بود و تصویر نهایی، پر از دانه‌های دیجیتال یا تاری حرکتی می‌شود.

موضوع دیگری که باید در این زمینه بررسی شود، سازگاری لنز با اندازه سنسور است. اگر از لنزی طراحی‌شده برای سنسور بزرگ‌تر روی یک سنسور کوچک‌تر استفاده شود، بخشی از تصویر در لبه‌ها بریده می‌شود (به‌دلیل اصطلاحاً “Crop Factor”) یا تصویر با وضوح پایین‌تری ثبت خواهد شد. بنابراین انتخاب سنسور مناسب نه‌تنها باید بر اساس نیاز نوری باشد، بلکه باید با لنز، محیط نصب، نوع ذخیره‌سازی و حتی الگوریتم‌های فشرده‌سازی تصویر هماهنگ باشد.

در برخی دوربین‌ها، سازندگان برای جبران اندازه کوچک سنسور از رزولوشن بسیار بالا استفاده می‌کنند. اما این راهکار همیشه پاسخگو نیست، زیرا همان‌طور که گفته شد، رزولوشن بالا در سطح سنسور کوچک می‌تواند منجر به کاهش عملکرد نوری، افزایش نویز، افت دقت رنگ و کاهش پایداری تصویر در حرکت شود. این مشکل به‌ویژه در دوربین‌هایی که وظیفه ردیابی اشیاء متحرک یا ثبت پلاک خودروها را دارند، خود را بیشتر نشان می‌دهد.

به‌همین دلیل، مهندسان حرفه‌ای در هنگام انتخاب سیستم نظارت تصویری، بیش از آن‌که صرفاً به عدد رزولوشن نگاه کنند، به اندازه فیزیکی سنسور و نوع پیکسل توجه می‌کنند. زیرا در دنیای واقعی، کیفیت تصویر وابسته به مجموعه‌ای از عوامل فنی است و نه تنها یک عدد تبلیغاتی در جعبه محصول.

در پایان این بخش می‌توان با قاطعیت گفت که برای پاسخ کامل به پرسش حسگر تصویر در دوربین مداربسته یا Image Sensor چیست؟ باید اهمیت اندازه فیزیکی حسگر را جدی گرفت. این پارامتر، پایه‌گذار توانایی دوربین در ثبت واقع‌گرایانه، روشن و دقیق آن چیزی است که در برابر لنز آن قرار دارد.

بررسی رزولوشن و نسبت سیگنال به نویز در حسگر تصویر دوربین مداربسته

زمانی که قصد داریم شناختی عمیق از این موضوع پیدا کنیم که حسگر تصویر در دوربین مداربسته یا Image Sensor چیست؟، بدون شک باید به دو مفهوم اساسی یعنی «رزولوشن» و «نسبت سیگنال به نویز (S/N Ratio)» توجه ویژه‌ای داشته باشیم. این دو مؤلفه به‌نوعی شاخص‌های سنجش توانایی یک حسگر تصویر هستند و مستقیماً کیفیت خروجی تصویری را تعیین می‌کنند که از یک دوربین مداربسته انتظار داریم.

رزولوشن، در ساده‌ترین تعریف، نشان‌دهنده تعداد پیکسل‌هایی است که در سطح حسگر تصویر وجود دارند. هرچه تعداد این پیکسل‌ها بیشتر باشد، تصویر جزئیات بیشتری را ثبت می‌کند. این مفهوم با عباراتی مانند 720p، 1080p، 4K و اعداد مگاپیکسلی شناخته می‌شود. اما اشتباه رایجی که بسیاری از کاربران دارند، این است که تصور می‌کنند رزولوشن بالا به‌تنهایی تضمین‌کننده کیفیت تصویر است. درحالی‌که فاکتورهای دیگری همچون اندازه پیکسل، کیفیت ساخت حسگر، و نسبت سیگنال به نویز در کیفیت واقعی تصویر، نقش حیاتی‌تری ایفا می‌کنند.

هر پیکسل مانند یک سلول کوچک برای جمع‌آوری نور عمل می‌کند. اگرچه افزایش تعداد پیکسل باعث ثبت جزئیات بیشتر می‌شود، اما زمانی که این پیکسل‌ها در یک سطح کوچک فشرده شوند، اندازه هر پیکسل کاهش می‌یابد. نتیجه آن، کاهش حساسیت به نور، افزایش نویز دیجیتال و افت کیفیت در شرایط نوری ضعیف خواهد بود. بنابراین اگر سنسور تصویر از نظر فیزیکی کوچک باشد، رزولوشن بالا ممکن است نه‌تنها مفید نباشد، بلکه مضر هم باشد.

🔹✦▌ نکته فنی: همیشه بین رزولوشن و اندازه فیزیکی سنسور تعادل برقرار کن. سنسور کوچکی که تلاش می‌کند رزولوشن بسیار بالا را پشتیبانی کند، در نهایت تصویری پر نویز و با رنگ‌های مصنوعی به تو خواهد داد.

اینجاست که مفهوم نسبت سیگنال به نویز (S/N Ratio) وارد بازی می‌شود. در پاسخ به این پرسش که حسگر تصویر در دوربین مداربسته یا Image Sensor چیست؟، باید بدانیم که تصویر فقط از سیگنال نوری ساخته نمی‌شود، بلکه نویز الکترونیکی نیز همواره همراه آن است. نسبت سیگنال به نویز، عددی است که نشان می‌دهد سیگنال مفید (نور واقعی دریافت‌شده) چقدر بیشتر از نویز دیجیتال ناخواسته است. هرچه این عدد بالاتر باشد، تصویر شفاف‌تر، واقعی‌تر و با جزئیات دقیق‌تری خواهد بود.

نویز می‌تواند از منابع مختلفی نشأت بگیرد؛ از جمله حرارت داخلی حسگر، تداخلات الکترونیکی، طراحی ضعیف مدارات آنالوگ یا حتی الگوریتم‌های فشرده‌سازی. حسگرهایی که از فناوری‌های مدرن مانند BSI (Back-Side Illuminated)، STARVIS یا Exmor استفاده می‌کنند، توانسته‌اند نسبت سیگنال به نویز را به‌طور قابل‌توجهی افزایش دهند. این امر باعث شده تا حتی در شرایط نوری بسیار ضعیف، تصویری روشن و کم‌نویز ارائه شود.

یکی از روش‌های معمول برای بهبود S/N Ratio استفاده از الگوریتم‌های کاهش نویز دیجیتال یا DNR است. این الگوریتم‌ها به‌صورت نرم‌افزاری اقدام به فیلتر کردن داده‌های نویزی می‌کنند، اما اگر حسگر تصویر پایه‌ای ضعیف داشته باشد، هیچ نرم‌افزاری نمی‌تواند افت کیفیت را جبران کند. به همین دلیل است که برای دستیابی به تصویری ایده‌آل، ابتدا باید سخت‌افزار مناسب، یعنی سنسوری با نسبت سیگنال به نویز بالا انتخاب شود.

در برخی برندهای معتبر، نسبت S/N Sensor به‌صورت عددی اعلام می‌شود. به‌عنوان مثال، یک حسگر با نسبت 52 دسی‌بل عملکرد بسیار بهتری نسبت به حسگری با نسبت 38 دسی‌بل دارد. در عمل، این تفاوت معادل کاهش محسوس در دانه‌بندی تصویر، افزایش جزئیات در سایه‌ها و بازتولید بهتر رنگ‌ها خواهد بود.

رزولوشن بالا زمانی معنا دارد که سنسور بتواند پیکسل‌های آن را تغذیه نوری مناسبی بدهد. در غیر این‌صورت، نه‌تنها وضوح فایده‌ای ندارد، بلکه باعث افزایش مصرف حافظه ذخیره‌سازی، کاهش نرخ فریم و حتی تأخیر در نمایش تصویر می‌شود. همین مسئله نشان می‌دهد که درک صحیح از ارتباط رزولوشن و نسبت سیگنال به نویز، یک نیاز کلیدی برای انتخاب آگاهانه دوربین مداربسته است.

در مواردی که هدف نظارت دقیق بر چهره‌ها، پلاک خودروها یا جزئیات فنی محیط است، استفاده از حسگرهایی با رزولوشن بالا و در عین حال S/N Ratio قدرتمند، ضروری خواهد بود. برای چنین کاربردهایی نمی‌توان به‌سادگی به رزولوشن ظاهری اعتماد کرد، بلکه باید حسگر تصویر بررسی دقیق شود تا از نظر عملکرد نوری و نسبت نویز به سیگنال در سطح استاندارد باشد.

در جمع‌بندی، باید گفت که پاسخ به پرسش حسگر تصویر در دوربین مداربسته یا Image Sensor چیست؟، زمانی کامل می‌شود که کاربر بتواند مفاهیم رزولوشن و S/N Ratio را نه‌تنها درک کند، بلکه در تحلیل مشخصات فنی نیز لحاظ نماید. تصویری که می‌بینیم، ترکیب هنر مهندسی نوری و الکترونیکی است؛ رزولوشن شکل ظاهری آن را می‌سازد، و نسبت سیگنال به نویز، کیفیت و معنا به آن می‌بخشد.

مقایسه حسگرهای تصویر در دوربین‌های مداربسته آنالوگ و IP

در مسیر پاسخ کامل به این سؤال بنیادین که حسگر تصویر در دوربین مداربسته یا Image Sensor چیست؟، یکی از ضروری‌ترین مقایسه‌ها، بررسی تفاوت ساختاری و عملکردی حسگر تصویر در دوربین‌های آنالوگ و دوربین‌های IP است. این تفاوت، نه‌تنها در فناوری به‌کاررفته در بستر انتقال تصویر بلکه در کیفیت و نحوه عملکرد سنسور تصویر نیز تأثیر مستقیم دارد. در واقع، درک این اختلافات به کاربران کمک می‌کند تا در انتخاب سیستم نظارتی مناسب، دقیق‌تر و هدفمندتر عمل کنند.

دوربین‌های آنالوگ سنتی بر اساس استانداردهایی نظیر PAL و NTSC طراحی شده‌اند. این استانداردها محدودیت‌هایی در رزولوشن و نرخ فریم دارند. حسگر تصویر در این دوربین‌ها معمولاً از نوع CMOS ساده یا در برخی مدل‌های قدیمی‌تر، CCD است. اگرچه در گذشته استفاده از CCD در دوربین‌های آنالوگ مزیت‌هایی مانند کاهش نویز و افزایش دقت رنگ داشت، اما با گذشت زمان و افزایش هزینه تولید، بسیاری از برندها به استفاده از CMOS‌های اقتصادی و کم‌مصرف روی آوردند.

از سوی دیگر، دوربین‌های IP که بر بستر شبکه کار می‌کنند، از سنسورهای بسیار پیشرفته‌تری بهره می‌برند. این دوربین‌ها به دلیل ماهیت دیجیتال خود، نیازی به محدودیت‌های سیگنال آنالوگ ندارند و می‌توانند از سنسورهایی با رزولوشن بالا، نسبت سیگنال به نویز بسیار بهینه، و فناوری‌های مدرن مانند BSI، STARVIS و Exmor بهره‌مند شوند. در نتیجه، سطح کیفیت تصویر در دوربین‌های IP به‌مراتب بالاتر و پایدارتر از نمونه‌های آنالوگ است.

🔹✦▌ نکته حیاتی: برخلاف تصور رایج، ارتقاء سیستم نظارتی از آنالوگ به IP فقط به تغییر کابل یا ضبط‌کننده محدود نمی‌شود؛ حسگر تصویر قلب این ارتقاء است. چون در IP، کیفیت واقعی از حسگر شروع می‌شود نه صرفاً از دیجیتال شدن انتقال.

در دوربین‌های آنالوگ، محدودیت‌های فنی سنسور تصویر باعث می‌شود کیفیت خروجی تصویر به‌شدت وابسته به نور محیط باشد. در نور کم، نویز زیاد، تار شدن تصویر و از بین رفتن جزئیات امری شایع است. اما در دوربین‌های IP، به‌ویژه آن‌هایی که دارای حسگرهایی با Dynamic Range بالا هستند، تصویر در شب یا در نور پس‌زمینه شدید نیز وضوح و شفافیت قابل قبولی دارد. این برتری به‌دلیل ترکیب دقیق‌تر تکنولوژی‌های پردازش نوری، مبدل‌های دیجیتال، و پشتیبانی کامل از الگوریتم‌های تقویتی پیشرفته درون سنسور است.

همچنین، در سیستم‌های آنالوگ، بسیاری از پردازش‌ها در سطح DVR انجام می‌شود. اما در دوربین‌های IP، بخش زیادی از پردازش تصویر مانند حذف نویز، تنظیم رنگ، تراز نور و حتی تشخیص حرکت به‌صورت مستقیم درون خود حسگر یا چیپ‌ست پردازشی داخلی انجام می‌شود. این تفاوت معماری به معنای کاهش زمان پاسخ‌دهی، ارتقاء کیفیت تصویر در زمان واقعی و امکان مدیریت بهتر اطلاعات ویدیویی است.

مسئله دیگری که در بررسی تفاوت میان حسگر تصویر در این دو نوع سیستم اهمیت دارد، بحث به‌روزرسانی فناوری است. حسگرهایی که در دوربین‌های IP مورد استفاده قرار می‌گیرند، به‌طور مداوم توسط شرکت‌های سازنده توسعه داده می‌شوند. این موضوع باعث می‌شود حسگرهای تصویر در دوربین‌های IP همیشه در لبه فناوری حرکت کنند و قابلیت‌هایی مانند تصویربرداری در نور بسیار کم (Ultra Low Light)، سنجش هوشمند ناحیه‌ای و حتی پردازش صحنه با الگوریتم‌های هوش مصنوعی داشته باشند.

از منظر فنی، اکثر دوربین‌های آنالوگ از حسگرهایی با اندازه کوچک و طراحی ابتدایی استفاده می‌کنند. این در حالی‌ست که در دوربین‌های IP، نه‌تنها اندازه سنسور بزرگ‌تر است، بلکه چیدمان پیکسلی، فناوری رنگ و دقت نوری نیز کاملاً متفاوت و پیشرفته‌تر است. برای مثال، حسگر یک دوربین IP با رزولوشن 4 مگاپیکسل از نوع STARVIS، در شب بدون نور مادون قرمز می‌تواند تصویری روشن‌تر و با جزئیات بیشتر نسبت به یک دوربین آنالوگ 1000TVL ارائه دهد.

در مقایسه‌ای ساده، اگر یک دوربین آنالوگ با حسگر 1/4 اینچی را در کنار یک دوربین IP با حسگر 1/2.8 اینچی قرار دهیم، حتی در شرایط نوری مشابه، کیفیت تصویر IP به‌شدت بالاتر خواهد بود. این تفاوت ناشی از سطح جذب نور بیشتر، توزیع بهتر پیکسل‌ها، نسبت سیگنال به نویز بالاتر و پردازش دقیق‌تر اطلاعات نوری است. به‌عبارت دیگر، این مقایسه تنها به بحث تعداد پیکسل محدود نمی‌شود؛ بلکه طراحی مهندسی و توانایی حسگر در ثبت دنیای واقعی مطرح است.

در نهایت، برای پاسخ کامل به پرسش حسگر تصویر در دوربین مداربسته یا Image Sensor چیست؟ باید درک کرد که تفاوت میان آنالوگ و IP، تفاوت میان دو نسل متفاوت از فناوری است. در دوربین‌های IP، حسگر تصویر نقشی مرکزی در شکل‌گیری کیفیت نهایی دارد، در حالی‌که در دوربین‌های آنالوگ، عوامل بیرونی مانند تقویت‌کننده‌ها یا DVR نقش پررنگ‌تری دارند. انتخاب میان این دو، به نوع نیاز، بودجه، سطح امنیت مورد نظر و آینده‌نگری پروژه بستگی دارد.

تأثیر فناوری WDR، DNR و HDR بر خروجی Image Sensor

در ادامه مسیر بررسی تخصصی این موضوع که حسگر تصویر در دوربین مداربسته یا Image Sensor چیست؟، نمی‌توان از نقش فناوری‌های پردازش تصویر همچون WDR، DNR و HDR غافل شد. این فناوری‌ها که امروزه در بسیاری از دوربین‌های مداربسته پیشرفته دیده می‌شوند، در واقع مکمل‌هایی برای ارتقاء عملکرد حسگر تصویر محسوب می‌شوند. زیرا حتی بهترین سنسور، بدون پشتیبانی از این تکنولوژی‌ها نمی‌تواند در محیط‌های پیچیده و دارای چالش نوری، تصویری باکیفیت ارائه دهد. درک صحیح از عملکرد این فناوری‌ها، گام مهمی برای شناخت دقیق‌تر ساختار و تأثیر حسگر تصویر بر خروجی نهایی سیستم نظارتی است.

در ابتدا باید به فناوری WDR یا همان «Wide Dynamic Range» پرداخت. این تکنولوژی با هدف مدیریت بهتر اختلاف بین روشنایی و تاریکی در یک صحنه طراحی شده است. در شرایطی که بخشی از تصویر در معرض نور شدید (مثلاً نور خورشید) قرار دارد و بخش دیگر در سایه است، یک حسگر معمولی نمی‌تواند هر دو ناحیه را به‌درستی ثبت کند. نتیجه آن تصویری است که یا نواحی روشن بیش از حد سفید می‌شوند، یا نواحی تاریک به کلی جزئیات خود را از دست می‌دهند. اما با استفاده از فناوری WDR، حسگر تصویر قادر است هم‌زمان چندین تصویر با سطوح مختلف نوردهی ثبت کرده و آن‌ها را ترکیب کند تا نتیجه نهایی دارای جزئیات دقیق در تمامی نواحی باشد.

در پاسخ به این سؤال که حسگر تصویر در دوربین مداربسته یا Image Sensor چیست؟ باید در نظر گرفت که WDR اگرچه به‌ظاهر یک ویژگی نرم‌افزاری است، اما در واقع وابستگی کامل به توان سخت‌افزاری و معماری سنسور دارد. فقط سنسورهایی که از نظر ساختار توانایی پردازش هم‌زمان چندین سطح نوردهی را دارند، می‌توانند WDR واقعی و بدون خطا ارائه دهند. در غیر این‌صورت، چیزی که به‌عنوان WDR نرم‌افزاری عرضه می‌شود، تنها شبیه‌سازی ضعیفی از عملکرد اصلی خواهد بود.

🔹✦▌ ترفند فنی: هنگام انتخاب دوربین، اگر با محیط‌هایی با پنجره، نور چراغ ماشین یا اختلاف نور زیاد روبرو هستی، حتماً به سراغ سنسورهایی با WDR واقعی (True WDR یا 120dB به بالا) برو؛ تفاوت تصویر در شب و روز بسیار قابل توجه خواهد بود.

فناوری دوم یعنی DNR یا Digital Noise Reduction با هدف کاهش نویز دیجیتال به‌کار می‌رود. نویز در تصاویر دوربین‌های مداربسته، به‌ویژه در شب یا شرایط نوری ضعیف، یکی از آزاردهنده‌ترین مشکلات است. این نویز به‌صورت نقاط درخشان، برفکی یا دانه‌دانه روی تصویر دیده می‌شود که نه‌تنها کیفیت را کاهش می‌دهد، بلکه پردازش تصویر، تشخیص چهره، یا خوانش پلاک خودرو را نیز مختل می‌سازد.

در اینجا نیز باید توجه داشت که فناوری DNR بسته به سطح پیچیدگی حسگر تصویر و پردازنده آن می‌تواند ساده یا بسیار پیشرفته باشد. DNR دو بعدی (2D-DNR) فقط نویز فریم به فریم را حذف می‌کند، در حالی‌که نسخه پیشرفته‌تر یعنی 3D-DNR با تحلیل حرکات و اطلاعات چند فریم، نویز را به‌صورت هوشمندانه حذف کرده و جزئیات را حفظ می‌کند. این الگوریتم‌ها مستقیماً با سنسور تصویر در ارتباط هستند، زیرا هرچه سنسور پیکسل‌های دقیق‌تری و نسبت سیگنال به نویز بالاتری داشته باشد، نتیجه نهایی DNR بهتر خواهد بود.

درواقع، حسگر تصویر فقط یک سطح ثبت نور نیست؛ بلکه اگر طراحی‌اش با فناوری‌هایی مانند DNR هماهنگ نباشد، خروجی دچار نویز سنگین شده و قابلیت استفاده در شرایط واقعی را از دست می‌دهد. در شرایط نظارتی که تصویر باید واضح و بدون خطا باشد (مانند بانک‌ها یا ایستگاه‌های حمل‌ونقل)، استفاده از حسگرهایی با پشتیبانی سخت‌افزاری از DNR پیشرفته الزامی است.

فناوری سوم و شاید جذاب‌ترین در این بخش، HDR یا High Dynamic Range است که مشابه WDR، هدفش نمایش بهتر اختلافات نوری در صحنه است اما با روشی متفاوت و پیشرفته‌تر. در برخی از حسگرها، HDR به‌صورت داخلی و در سطح پیکسل پیاده‌سازی می‌شود؛ بدین معنا که هر پیکسل به‌تنهایی می‌تواند با چندین سطح حساسیت عمل کند. این روش که به آن Staggered HDR یا Multi-exposure HDR نیز گفته می‌شود، نیازمند معماری بسیار دقیق در ساختار سنسور است. فقط حسگرهایی با معماری لایه‌ای، سرعت خوانش بالا و مدارهای مستقل قادرند از HDR واقعی پشتیبانی کنند.

تفاوت میان HDR و WDR اغلب در دقت رنگ، کنترل نواحی درخشان، و سرعت پردازش مشخص می‌شود. دوربین‌هایی که حسگر تصویر آن‌ها به‌صورت داخلی HDR را پشتیبانی می‌کند، نه‌تنها خروجی تصویری شفاف‌تر ارائه می‌دهند، بلکه در شرایط بسیار سخت نوری (مانند تونل‌ها، ورودی پارکینگ‌ها یا سطوح براق) نیز عملکرد پایدارتر و قابل‌اتکاتری دارند.

در جمع‌بندی این بخش می‌توان گفت که پاسخ کامل به این پرسش که حسگر تصویر در دوربین مداربسته یا Image Sensor چیست؟ بدون بررسی تعامل آن با فناوری‌های WDR، DNR و HDR ناقص خواهد بود. این سه تکنولوژی نه‌تنها عملکرد خام سنسور را بهبود می‌دهند، بلکه تجربه تصویری حرفه‌ای و بدون خطا را ممکن می‌سازند. هرکدام از این ویژگی‌ها اگر به‌درستی و بر اساس معماری سخت‌افزاری حسگر پیاده‌سازی شوند، می‌توانند کیفیت نهایی خروجی تصویر را چندین برابر افزایش دهند.

برندهای برتر تولیدکننده حسگر تصویر و جایگاه آن‌ها در بازار جهانی نظارت تصویری

برای پاسخ کامل و کاربردی به این پرسش که حسگر تصویر در دوربین مداربسته یا Image Sensor چیست؟، باید به شناخت برندهایی پرداخت که پشت این فناوری حیاتی قرار دارند. تولیدکنندگان حسگر تصویر، اگرچه در سایه نام برندهای سازنده دوربین فعالیت می‌کنند، اما در عمل کیفیت واقعی تصویر، حساسیت نوری، پایداری در نور کم و حتی امکان به‌کارگیری فناوری‌هایی نظیر WDR، DNR و HDR همگی در گرو طراحی، ساخت و مهندسی این برندهاست.

در رأس این فهرست، نام بزرگ و انکارناپذیر Sony قرار دارد. سونی با تولید سری حسگرهای Exmor و بعدها STARVIS، صنعت تصویر‌برداری دیجیتال را متحول کرد. حسگرهای STARVIS با پشتیبانی از فناوری BSI (Back-Side Illuminated) توانسته‌اند تصویربرداری با نور بسیار کم را بدون نیاز به نور مادون قرمز به‌صورت رنگی امکان‌پذیر کنند. این ویژگی آن‌ها را برای محیط‌های حساس امنیتی و نظارت شبانه‌روزی تبدیل به گزینه‌ای بی‌رقیب کرده است. دقت در بازتولید رنگ، عملکرد بالا در دینامیک رنج، حذف نویز سخت‌افزاری و پاسخ‌دهی سریع به تغییرات نور از جمله مزایای اصلی سنسورهای سونی است.

در ادامه نام برند OmniVision مطرح می‌شود؛ شرکتی آمریکایی که بخش مهمی از بازار حسگرهای CMOS در دوربین‌های ارزان‌قیمت تا میان‌رده را در اختیار دارد. OmniVision به‌واسطه طراحی ساده، مصرف انرژی پایین، و قابلیت ادغام با چیپ‌ست‌های متفرقه، مورد توجه بسیاری از برندهای چینی و اقتصادی قرار گرفته است. اگرچه در مقایسه با سونی در حوزه عملکرد در نور کم عقب‌تر است، اما در برخی مدل‌های جدید این شرکت نظیر OV4689 شاهد به‌کارگیری فناوری‌های رقابتی نظیر HDR داخلی هستیم.

🔹✦▌ نکته طلایی: همیشه نام برند دوربین را بررسی نکن؛ کیفیت واقعی تصویر را برند حسگر تعیین می‌کند. حتی یک دوربین اقتصادی با حسگر Sony STARVIS می‌تواند تصویری حرفه‌ای‌تر از یک دوربین گران‌قیمت با سنسور بی‌کیفیت ارائه دهد.

یکی دیگر از بازیگران مهم در این حوزه، شرکت Samsung (با برند ISOCELL) است. سامسونگ که سال‌ها در بازار موبایل و تصویر دیجیتال خوش درخشیده، وارد بازار نظارت تصویری نیز شده و سنسورهای متنوعی را عرضه کرده است. سری ISOCELL با فناوری انحصاری کاهش نشت نوری بین پیکسل‌ها، عملکرد مناسبی در دقت رنگ و جزئیات ارائه می‌دهد. با این حال، ISOCELL بیشتر در حوزه دوربین‌های IP با رزولوشن بالا و سیستم‌های خانگی مورد استفاده قرار می‌گیرد تا پروژه‌های امنیتی صنعتی.

در کنار این سه نام بزرگ، شرکت‌هایی نظیر Panasonic، Sharp و OnSemi (ON Semiconductor) نیز حضور دارند که بیشتر در بخش OEM و پروژه‌های خاص مانند دوربین‌های صنعتی، پزشکی و هوش مصنوعی فعالیت می‌کنند. حسگرهای Panasonic که در برخی مدل‌های دوربین‌های حرارتی یا چند طیفی به‌کار می‌روند، دارای ویژگی‌هایی چون حساسیت ویژه در طیف IR یا UV هستند که در نظارت پیشرفته کاربرد دارند.

اما نکته مهم اینجاست که بسیاری از برندهای تولیدکننده دوربین، از حسگرهای برند دیگر استفاده می‌کنند. به‌عنوان مثال، برندهایی مانند Hikvision، Dahua، UNV، Reolink یا Vivotek، خود تولیدکننده حسگر نیستند بلکه در بیشتر موارد از سنسورهای Sony یا OmniVision بهره می‌برند. این موضوع اهمیت شناخت مدل دقیق حسگر تصویر را چند برابر می‌کند، چرا که برند سازنده دوربین نمی‌تواند به‌تنهایی تضمین‌کننده کیفیت باشد.

در بازار ایران نیز بررسی‌ها نشان می‌دهد که بیشتر دوربین‌های مداربسته میان‌رده تا حرفه‌ای، از حسگرهای Sony بهره می‌برند. برای مثال، بسیاری از مدل‌های هایک‌ویژن سری Darkfighter و Lighthunter از سنسورهای STARVIS استفاده می‌کنند. در مقابل، برخی دوربین‌های اقتصادی‌تر از برندهایی چون AHD، AVTech یا برندهای متفرقه چینی، اغلب دارای حسگرهای ساده و ارزان OmniVision هستند.

به‌طور خلاصه، درک دقیق از اینکه حسگر تصویر در دوربین مداربسته یا Image Sensor چیست؟ بدون بررسی برند سازنده آن ناقص خواهد ماند. زیرا فناوری‌ها، قابلیت‌ها و حتی طول عمر سنسور به‌طور مستقیم به توانمندی برند وابسته است. وقتی نامی مانند Sony را روی مشخصات یک دوربین می‌بینیم، در واقع با سال‌ها تحقیق، توسعه و مهندسی دقیق روبه‌رو هستیم که تضمین می‌کند خروجی نهایی، حرفه‌ای و قابل اعتماد خواهد بود.

جمع‌بندی نهایی: چرا شناخت حسگر تصویر در دوربین مداربسته برای خریداران ضروری است؟

در پایان این بررسی جامع، حالا بهتر می‌توان فهمید که چرا دانستن پاسخ دقیق به این پرسش که حسگر تصویر در دوربین مداربسته یا Image Sensor چیست؟، نه‌تنها یک موضوع فنی برای مهندسان، بلکه دانشی کاربردی برای تمام خریداران، نصابان، تصمیم‌گیران و حتی کاربران خانگی محسوب می‌شود. در واقع، در عصری که تصاویر ویدیویی نقش تعیین‌کننده‌ای در امنیت، نظارت و مدیریت هوشمند دارند، انتخاب صحیح یک حسگر تصویر به‌معنای انتخاب ضریب اطمینان، دقت، شفافیت و قابلیت اتکا است. این انتخاب، فراتر از اعداد رزولوشن یا مارک دوربین است؛ زیرا تمام آنچه در نهایت ثبت و پردازش می‌شود، حاصل عملکرد همین بخش کوچک و ناپیدا درون دوربین است.

حسگر تصویر در حقیقت همان جایی است که «نور» تبدیل به «داده» می‌شود. تمامی فناوری‌هایی که در این مقاله بررسی شد، از نوع سنسور (CCD یا CMOS)، اجزای درونی آن، عملکرد پیکسل‌ها، اندازه فیزیکی سنسور، رزولوشن و نسبت سیگنال به نویز گرفته تا تفاوت میان دوربین‌های آنالوگ و IP، و فناوری‌هایی نظیر WDR، DNR، HDR همگی به‌نوعی در خدمت یک چیز هستند: استخراج یک تصویر دقیق، واضح، متعادل، کم‌نویز و قابل تحلیل. بدون درک این اجزا، هر تصمیمی در خرید دوربین مداربسته ناقص و احتمالاً زیان‌آور خواهد بود.

از سوی دیگر، شناخت برندهای تولیدکننده حسگر نیز نشان داد که کیفیت واقعی تصویر لزوماً در نام برند دوربین خلاصه نمی‌شود. چه بسیار دوربین‌هایی که ظاهر حرفه‌ای دارند اما با حسگرهایی ضعیف یا قدیمی ساخته شده‌اند و در عمل نمی‌توانند نیاز واقعی محیط را برآورده کنند. همان‌طور که دوربین‌هایی با قیمت اقتصادی ولی با استفاده از حسگرهای پیشرفته، توانسته‌اند عملکردی فراتر از حد انتظار داشته باشند.

🔹✦▌ یادآوری حیاتی: تمام کیفیت و امنیت تصویری که از یک دوربین انتظار داری، در اولین لحظه‌، از برخورد نور با حسگر تصویر آغاز می‌شود. انتخاب اشتباه در این نقطه، یعنی خطا در تمام تصویرهای بعدی.

در بسیاری از پروژه‌های امنیتی دیده شده که ضعف در انتخاب صحیح سنسور، منجر به تولید تصاویری شده که یا در تاریکی بی‌فایده‌اند، یا در نور شدید دچار سفیدشدگی می‌شوند، یا در بازپخش، فاقد جزئیات مهم برای شناسایی افراد یا وقایع هستند. این در حالی‌ست که تنها با دانشی نسبی از آنچه در پاسخ به پرسش حسگر تصویر در دوربین مداربسته یا Image Sensor چیست؟ گفته شد، می‌توانست از بروز چنین خطاهایی جلوگیری کرد.

شناخت حسگر تصویر، حتی برای کسانی که صرفاً می‌خواهند یک سیستم نظارت ساده برای منزل یا دفتر کار تهیه کنند، نیز ضروری است. زیرا هزینه‌ای که برای خرید دوربین می‌پردازند، نه برای ظاهر فیزیکی، بلکه برای قدرت واقعی ثبت و انتقال تصویر است. این قدرت، از حسگر آغاز می‌شود، نه از برند، نه از تبلیغ و نه از وضوح ظاهری نوشته‌شده روی جعبه.

در دنیای امروز که نظارت تصویری به‌صورت ۲۴ ساعته و در شرایط نوری متغیر اجرا می‌شود، تنها دوربین‌هایی می‌توانند موفق عمل کنند که در بطن خود، از حسگرهایی برخوردار باشند که به‌درستی نور، رنگ، حرکت، کنتراست و فاصله را درک کرده و ترجمه کنند. این ترجمه نوری-دیجیتال، پیچیده‌تر از آن است که به‌صورت سطحی به آن نگاه شود. چرا که هر خط، رنگ، و پیکسل تصویری که دیده می‌شود، حاصل هزاران تصمیم‌گیری درونی یک حسگر بسیار ریز ولی قدرتمند است.

در پایان، اگر یک اصل را از این مقاله باید به‌خاطر سپرد، آن این است که شناخت دقیق از اینکه حسگر تصویر در دوربین مداربسته یا Image Sensor چیست؟ نه‌تنها موجب خرید هوشمندانه‌تر می‌شود، بلکه باعث می‌شود درک بهتری از رفتار دوربین‌ها در شرایط واقعی داشته باشیم. دانستن اینکه چرا یک دوربین در شب خوب نمی‌بیند، چرا تصویر در نور شدید خراب می‌شود یا چرا رنگ‌ها غیرواقعی هستند، همگی به شناخت حسگر بازمی‌گردد. و در نهایت، این دانش است که امنیت واقعی را تضمین می‌کند.

✅ ۹ سؤال متداول کاربران

1. حسگر تصویر در دوربین مداربسته چه وظیفه‌ای دارد؟
حسگر تصویر مسئول دریافت نور از محیط و تبدیل آن به داده دیجیتال است. این داده‌ها در نهایت به تصویر قابل مشاهده تبدیل می‌شوند.

2. تفاوت حسگر CCD و CMOS چیست؟
CCD تصاویر با کیفیت‌تری در نور کم تولید می‌کند اما مصرف برق بیشتری دارد. CMOS سریع‌تر، کم‌مصرف‌تر و اقتصادی‌تر است.

3. آیا رزولوشن بالا همیشه به معنای کیفیت بهتر است؟
خیر. اگر رزولوشن بالا با سنسور کوچک همراه باشد، تصویر پر از نویز و فاقد جزئیات خواهد بود.

4. تکنولوژی STARVIS چه نقشی در عملکرد سنسور دارد؟
STARVIS نوعی فناوری BSI از سونی است که عملکرد عالی در نور کم و تصویربرداری رنگی در شب ارائه می‌دهد.

5. نقش WDR در تصویر خروجی چیست؟
WDR باعث می‌شود دوربین بتواند هم‌زمان نواحی تاریک و روشن را به‌خوبی نمایش دهد؛ بدون از دست دادن جزئیات.

6. آیا اندازه فیزیکی حسگر مهم‌تر از تعداد پیکسل است؟
بله. سنسور بزرگ‌تر نور بیشتری جذب می‌کند و نسبت سیگنال به نویز بالاتری دارد، که به‌معنای تصویر بهتر است.

7. چرا برخی تصاویر دوربین مداربسته در شب تار یا دانه‌دار می‌شوند؟
این مشکل معمولاً ناشی از حسگر ضعیف، نویز زیاد و نبود DNR یا S/N Ratio پایین است.

8. بهترین برندهای حسگر تصویر کدام‌اند؟
Sony (سری STARVIS)، OmniVision و Samsung (ISOCELL) جزو معتبرترین برندها در حوزه نظارت تصویری هستند.

9. چگونه بفهمیم یک دوربین حسگر خوبی دارد؟
مشخصات حسگر (مانند STARVIS یا Exmor)، اندازه فیزیکی، پشتیبانی از WDR و برند تولیدکننده باید بررسی شوند.
