نسبت سیگنال به نویز در دوربین مداربسته (S/N Ratio) چیست؟ بررسی کامل و تخصصی
مفهوم کلی نسبت سیگنال به نویز در دوربین مداربسته (S/N Ratio) چیست؟
در دنیای نظارت تصویری، کیفیت تصویر مهم‌ترین شاخصی است که کاربران حرفه‌ای و نصاب‌ها بر اساس آن اقدام به انتخاب دوربین مناسب می‌کنند. یکی از کلیدی‌ترین معیارهای تعیین‌کننده این کیفیت، نسبت سیگنال به نویز در دوربین مداربسته (S/N Ratio) چیست؟ این نسبت بیانگر قدرت سیگنال تصویر در برابر سطح نویز پس‌زمینه است و به‌صورت مستقیم روی وضوح، شفافیت و تمیزی تصویر دوربین تأثیر می‌گذارد.
برای درک بهتر، کافی است تصور کنید در حال تماشای تصویر یک دوربین هستید که در محیطی تاریک نصب شده است. اگر نسبت سیگنال به نویز بالا باشد، تصویر واضح، تمیز و با جزئیات خواهد بود. اما اگر این نسبت پایین باشد، تصویر دچار نویزهای رنگی و نقاط پراکنده و آزاردهنده می‌شود که تشخیص اشیاء یا افراد را سخت می‌کند. بنابراین این شاخص، یکی از فاکتورهای تعیین‌کننده در خرید دوربین‌های مداربسته به‌ویژه برای محیط‌هایی با نور کم به‌شمار می‌رود.
نسبت سیگنال به نویز (S/N Ratio) معمولاً با دسی‌بل (dB) نمایش داده می‌شود. هرچه این عدد بالاتر باشد، یعنی سیگنال تصویری بسیار قوی‌تر از نویز است. به‌عنوان مثال، یک دوربین با نسبت S/N برابر با ۵۰ دسی‌بل عملکرد متوسط دارد، در حالی که دوربین‌هایی با نسبت بالای ۶۰ دسی‌بل از کیفیت تصویر بسیار بهتری برخوردار هستند. در موارد حرفه‌ای، برخی برندهای معتبر نسبت‌هایی تا ۷۰ دسی‌بل را نیز ارائه می‌دهند که در کلاس دوربین‌های حرفه‌ای و صنعتی قرار می‌گیرند.
🔹✦▌ نکته حیاتی: دوربین‌هایی با نسبت سیگنال به نویز کمتر از ۴۰dB معمولاً برای فضاهای حرفه‌ای یا تاریک مناسب نیستند و تصویری پر از لکه، موج و اختلال ارائه می‌دهند. برای خرید مطمئن، همیشه این عدد را در مشخصات فنی دستگاه بررسی کنید.
از منظر علمی، نسبت سیگنال به نویز از تقسیم ولتاژ مؤثر سیگنال مفید (مثلاً تصویر) بر ولتاژ مؤثر نویز الکتریکی حاصل می‌شود و سپس نتیجه در مقیاس لگاریتمی تبدیل به دسی‌بل می‌گردد. فرمول پایه آن به‌شکل زیر است:
S/N Ratio (dB) = 20 × log₁₀ (Vsignal / Vnoise)
که در آن:
Vsignalولتاژ مؤثر سیگنال تصویرVnoiseولتاژ مؤثر نویز موجود در سیستم
هرگاه این نسبت از یک آستانه مشخص عبور کند، بیننده دیگر نویز را در تصویر مشاهده نخواهد کرد، یا در اصطلاح تصویری “پاک” خواهد داشت.
در دوربین‌های آنالوگ، نویز معمولاً به دلیل اختلالات الکترومغناطیسی، نوسانات تغذیه یا کیفیت پایین کابل رخ می‌دهد. اما در دوربین‌های دیجیتال، نویز بیشتر در سطح سنسور تصویر یا پردازنده تولید می‌شود و اغلب از نوع نویز دیجیتال است. به همین دلیل، نسبت سیگنال به نویز در دوربین‌های دیجیتال اهمیت دوچندان دارد و با فاکتورهایی مانند تکنولوژی ساخت سنسور (CMOS یا CCD) نیز مرتبط است.
یکی دیگر از نکات مهم در تعریف نسبت سیگنال به نویز در دوربین مداربسته، تفاوت بین نویز در شرایط نوری مختلف است. برای مثال، در نور روز که سیگنال تصویر بسیار قوی است، حتی دوربین‌هایی با نسبت S/N پایین نیز ممکن است تصویر نسبتاً مناسبی نمایش دهند. اما با تاریک شدن محیط و کاهش نور، همین دوربین‌ها نویز فراوانی نشان می‌دهند. بنابراین هنگام انتخاب دوربین برای محیط‌های کم‌نور باید حساسیت ویژه‌ای به این نسبت داشت.
به‌طور خلاصه، اگر بخواهیم بدانیم دقیقاً نسبت سیگنال به نویز در دوربین مداربسته (S/N Ratio) چیست؟ باید آن را شاخصی بدانیم که میزان پاکی سیگنال تصویر از نویز مزاحم را به ما نشان می‌دهد. این نسبت به‌صورت مستقیم کیفیت نهایی تصویر را تعیین می‌کند و یکی از مهم‌ترین معیارهای انتخاب دوربین به‌شمار می‌آید.
در مسیر خرید یا نصب دوربین، آشنایی با این مفهوم به شما کمک می‌کند تا انتخاب هوشمندانه‌تری داشته باشید. ممکن است دو دوربین با رزولوشن یکسان وجود داشته باشند، اما دوربینی که نسبت سیگنال به نویز بالاتری دارد، کیفیت تصویر بسیار بهتری ارائه می‌دهد. به همین دلیل، درک این شاخص برای خریداران، فروشندگان و نصاب‌ها ضروری است.
نقش نسبت سیگنال به نویز در کیفیت تصویر دوربین‌های مداربسته
وقتی صحبت از کیفیت تصویر در سیستم‌های نظارت تصویری به میان می‌آید، بسیاری از افراد تصور می‌کنند که تنها رزولوشن یا تعداد پیکسل‌هاست که اهمیت دارد. در حالی که یکی از عوامل پنهان اما بسیار مهمی که می‌تواند تجربه مشاهده تصویر را دگرگون کند، نسبت سیگنال به نویز یا همان S/N Ratio است. درک عمیق از این مفهوم ما را به سمت تحلیل دقیق‌تری از کیفیت واقعی تصویر هدایت می‌کند و نشان می‌دهد که چرا دوربین‌هایی با اعداد بالاتر در این شاخص، عملکردی خیره‌کننده‌تر در شرایط مختلف دارند.
کیفیت تصویر به عوامل متعددی بستگی دارد، اما نسبت سیگنال به نویز یکی از بنیادی‌ترین پارامترهایی است که به‌صورت مستقیم روی وضوح، شفافیت و دقت رنگ‌ها تأثیر می‌گذارد. زمانی که این نسبت پایین باشد، سیگنال تصویر به‌قدری ضعیف است که در میان امواج نویز گم می‌شود. چنین تصویری معمولاً با بافت‌های درهم، لکه‌های رنگی و ذرات پرشده همراه است که نه‌تنها کیفیت کلی تصویر را کاهش می‌دهد، بلکه قابلیت تحلیل دقیق را نیز از بین می‌برد. در نقطه مقابل، دوربین‌هایی که نسبت سیگنال به نویز بالایی دارند، قادرند حتی در شرایط نوری نامطلوب نیز تصاویر بسیار واضح، بدون اختلال و با تفکیک‌پذیری عالی ارائه دهند.
یکی از مهم‌ترین پیامدهای پایین بودن این نسبت، افت کیفیت تصویر در شب یا محیط‌های با نور کم است. زیرا در این شرایط، سیگنال تصویر ضعیف می‌شود، اما نویز سیستم به همان شدت باقی می‌ماند. بنابراین اگر دوربینی نتواند سیگنال را از نویز به‌خوبی تفکیک کند، در شب تصاویر آن پر از اختلال و بی‌کیفیت خواهد بود. در چنین شرایطی، حتی یک دوربین با رزولوشن ۴K نیز ممکن است نتواند تصویر مطلوبی ثبت کند. اینجاست که مفهوم نسبت سیگنال به نویز به‌عنوان یک معیار کلیدی وارد بازی می‌شود و برتری دوربین‌هایی با نسبت‌های بالا را به‌خوبی آشکار می‌سازد.
🔹✦▌ افزایش نسبت سیگنال به نویز در دوربین مداربسته باعث می‌شود تا تصویر حتی در شرایط سخت محیطی، با ثبات و جزئیات بالا ثبت شود. این موضوع به‌ویژه در کاربردهای امنیتی حساس مانند بانک‌ها، مراکز کنترل ترافیک و تأسیسات نظامی بسیار حیاتی است.
از لحاظ علمی، وقتی سیگنال تصویر از نویز سیستم به‌مراتب قوی‌تر باشد، پردازشگر تصویر قادر است بدون نیاز به اعمال الگوریتم‌های اصلاحی سنگین، یک تصویر خام، شفاف و با رنگ واقعی تولید کند. این اتفاق علاوه بر بهبود تجربه کاربر، باعث می‌شود منابع پردازشی DVR یا NVR نیز کمتر درگیر شوند و سیستم نظارت تصویری پایداری بیشتری داشته باشد. در مقابل، زمانی که تصویر پر از نویز است، پردازشگر مجبور می‌شود از فیلترهای متعدد دیجیتال برای کاهش نویز استفاده کند که این عملیات ضمن افزایش بار پردازشی، موجب تأخیر در نمایش و کاهش دقت رنگ‌ها نیز خواهد شد.
همچنین، نسبت سیگنال به نویز نه‌تنها بر کیفیت لحظه‌ای تصویر تأثیر دارد، بلکه روی کارایی ضبط و بازپخش نیز مؤثر است. وقتی تصویر با نویز بالا ضبط می‌شود، حجم فایل‌های ذخیره‌شده نیز بیشتر می‌شود، زیرا نویز باعث افزایش تفاوت میان فریم‌ها شده و در نتیجه الگوریتم‌های فشرده‌سازی مانند H.264 یا H.265 نمی‌توانند به‌خوبی عمل کنند. در نتیجه فضای هارد به‌سرعت پر می‌شود و مدت زمان ضبط کاهش می‌یابد. اما دوربین‌هایی با S/N بالا، فایل‌های کم‌حجم‌تر و با کیفیت بهتری تولید می‌کنند که هم در بازپخش شفاف هستند و هم ذخیره‌سازی بهینه‌تری دارند.
در برخی موارد، نسبت سیگنال به نویز در هنگام انتقال تصویر نیز اهمیت پیدا می‌کند. برای مثال اگر سیگنال ویدیویی از طریق کابل کواکسیال با طول زیاد یا کابل شبکه بی‌کیفیت منتقل شود، ممکن است سطح نویز افزایش یافته و کیفیت نهایی تصویر کاهش یابد. در این حالت اگر دوربین اولیه دارای نسبت S/N بالایی باشد، اختلالات کمتری در مسیر انتقال دیده خواهد شد و تصویر نهایی تا حد امکان حفظ می‌شود.
از نگاه عملیاتی، بسیاری از نصاب‌ها و کاربران حرفه‌ای به این شاخص توجه ویژه دارند و آن را در کنار رزولوشن، نرخ فریم و قابلیت دید در شب ارزیابی می‌کنند. چراکه تجربه ثابت کرده است دوربین‌هایی با S/N پایین حتی در بهترین شرایط نوری نیز نمی‌توانند کیفیت رضایت‌بخشی ارائه دهند و معمولاً تصویر آن‌ها دارای دانه‌بندی و شلوغی دیجیتالی است که در جزئیات مهم نظیر چهره یا پلاک خودرو اختلال ایجاد می‌کند.
در نهایت، هرچه شناخت ما از این پارامتر دقیق‌تر باشد، تصمیمات بهتری هنگام خرید، نصب و نگهداری سیستم‌های نظارت تصویری خواهیم گرفت. نسبت سیگنال به نویز، معیاری علمی، فنی و واقعی برای سنجش کیفیت تصویر در دنیای دوربین‌های مداربسته است. اگرچه شاید این نسبت در نگاه اول برای کاربران معمولی چندان آشنا نباشد، اما برای حرفه‌ای‌ها این عدد تعیین‌کننده سطح حرفه‌ای بودن یک سیستم است. استفاده از دوربین‌هایی با S/N بالا نه‌تنها تجربه کاربری بهتری ایجاد می‌کند، بلکه کارایی کلی سیستم را در طولانی‌مدت افزایش داده و هزینه‌های نگهداری را کاهش می‌دهد.
تفاوت S/N Ratio در دوربین‌های آنالوگ و دیجیتال
در دنیای گسترده سیستم‌های نظارت تصویری، شناخت تفاوت‌های فنی میان دوربین‌های آنالوگ و دیجیتال از اهمیت بالایی برخوردار است. یکی از مهم‌ترین این تفاوت‌ها، نحوه عملکرد و عدد واقعی نسبت سیگنال به نویز در دوربین مداربسته (S/N Ratio) چیست؟ در هر یک از این دو تکنولوژی است. اگرچه این نسبت در هر دو نوع دوربین کاربرد دارد، اما منطق اندازه‌گیری، منابع نویز، و حتی تفسیری که از عدد آن به‌دست می‌آید، میان دوربین‌های آنالوگ و دیجیتال تفاوت‌های چشمگیری دارد.
در دوربین‌های آنالوگ، سیگنال تصویر به‌صورت موج پیوسته از سنسور به مدارهای داخلی دوربین منتقل شده و سپس از طریق کابل کواکسیال به دستگاه ضبط (DVR) ارسال می‌شود. این مسیر آنالوگ مستعد ورود انواع نویزهای الکتریکی و مغناطیسی است. عواملی مانند کیفیت کابل، منابع ولتاژ در اطراف مسیر، نویزهای ناشی از منبع تغذیه، و حتی الکتروموتورهای نزدیک به کابل، می‌توانند نویز شدیدی در سیگنال تصویری ایجاد کنند. در چنین شرایطی، نسبت سیگنال به نویز به‌شدت کاهش می‌یابد و کیفیت نهایی تصویر افت می‌کند. در بسیاری از دوربین‌های آنالوگ قدیمی، این نسبت معمولاً بین ۴۰ تا ۵۰ دسی‌بل گزارش می‌شد که برای استانداردهای امروزی مقدار نسبتاً پایینی محسوب می‌شود.
در نقطه مقابل، دوربین‌های دیجیتال مانند IP Cameraها، از ابتدا سیگنال تصویر را به‌صورت دیجیتالی (داده صفر و یک) تولید و پردازش می‌کنند. یعنی تصویر از سنسور گرفته شده و بلافاصله توسط پردازنده دوربین رمزگذاری، فشرده‌سازی و آماده ارسال می‌شود. این مسیر باعث می‌شود که سیگنال تصویری دیگر تحت تأثیر نویزهای خارجی مانند کابل‌کشی یا منابع الکترومغناطیسی قرار نگیرد، یا حداقل این تأثیر به‌شدت کاهش یابد. در نتیجه دوربین‌های دیجیتال به‌صورت ذاتی نسبت سیگنال به نویز بالاتری ارائه می‌دهند و تصویر نهایی در شرایط مساوی، شفاف‌تر و بدون اختلال خواهد بود.
🔹✦▌ در دوربین‌های آنالوگ، نویز از محیط وارد سیگنال می‌شود، اما در دوربین‌های دیجیتال، نویز اغلب از داخل سنسور یا مدارهای پردازشگر ناشی می‌شود؛ بنابراین هر دو به نسبت سیگنال به نویز حساس هستند، اما منبع و نوع آن متفاوت است.
یکی از تفاوت‌های مهم دیگر در تحلیل S/N Ratio میان این دو نوع دوربین، نحوه اندازه‌گیری آن است. در دوربین‌های آنالوگ، نسبت سیگنال به نویز معمولاً در خروجی ویدیویی (مثلاً BNC) اندازه‌گیری می‌شود و تحت تأثیر کل مسیر انتقال است. یعنی اگر شما از کابل بی‌کیفیت یا بسیار بلند استفاده کرده باشید، نسبت نهایی کاهش می‌یابد. اما در دوربین‌های دیجیتال این نسبت معمولاً در سطح سنسور و مدار داخلی اندازه‌گیری می‌شود و تا قبل از مرحله رمزگذاری و ارسال نهایی سنجیده می‌شود. بنابراین، مقایسه عددی این دو بدون در نظر گرفتن تفاوت نحوه اندازه‌گیری، ممکن است منجر به برداشت اشتباه شود.
نکته دیگر در تفاوت میان این دو تکنولوژی آن است که دوربین‌های دیجیتال به دلیل پردازشگرهای داخلی پیشرفته، می‌توانند از الگوریتم‌های حذف نویز نرم‌افزاری (مانند DNR، 3DNR یا Temporal Noise Reduction) استفاده کنند و تصویر را تا حد زیادی از نویز پاک‌سازی نمایند. این موضوع سبب می‌شود که عدد S/N واقعی در پردازش نهایی بسیار بهتر از آنچه در لحظه خام‌خوانی سنسور بوده است، نمایش داده شود. در حالی که دوربین‌های آنالوگ معمولاً فاقد این قابلیت‌های نرم‌افزاری هستند و تصویر آن‌ها به همان شکلی که از سنسور گرفته می‌شود، منتقل می‌گردد.
از منظر هزینه نیز، دوربین‌هایی با نسبت سیگنال به نویز بالا در هر دو دسته معمولاً قیمت بالاتری دارند. اما در بازار امروزی، دسترسی به دوربین‌های دیجیتال با S/N بیشتر از ۵۵dB بسیار ساده‌تر از دسترسی به دوربین‌های آنالوگ با همین سطح کیفیت است. دلیل آن نیز واضح است: تکنولوژی دیجیتال بهتر توانسته بر چالش‌های نویز غلبه کند و استانداردهای بهتری برای تصویربرداری شب، انتقال تصویر بدون اختلال و کاهش خطای ضبط ارائه دهد.
در محیط‌هایی مانند کارخانه‌ها یا فضاهای پرنویز که میدان مغناطیسی شدید، ماشین‌آلات صنعتی یا منابع ناپایدار تغذیه وجود دارد، تفاوت نسبت سیگنال به نویز میان دوربین‌های آنالوگ و دیجیتال حتی بیشتر نمود پیدا می‌کند. دوربین‌های دیجیتال در چنین شرایطی عملکرد بهتری دارند و تصویر باثبات‌تری ارائه می‌دهند، زیرا مسیر دیجیتال سیگنال در برابر نویز خارجی بسیار مقاوم‌تر است.
به‌صورت خلاصه، اگر همچنان برایتان سؤال است که نسبت سیگنال به نویز در دوربین مداربسته (S/N Ratio) چیست؟ و چگونه در دو تکنولوژی آنالوگ و دیجیتال تفاوت دارد، باید بدانید که این تفاوت نه‌تنها در عدد نهایی، بلکه در نوع نویز، منبع آن، نحوه اندازه‌گیری و قابلیت اصلاح آن نیز وجود دارد. در نتیجه مقایسه دوربین‌ها بر اساس S/N باید با در نظر گرفتن این تفاوت‌های ذاتی انجام شود تا تصمیم‌گیری بهتری صورت گیرد. در انتخاب بین دو دوربین با رزولوشن و قیمت مشابه، آن دوربینی که نسبت سیگنال به نویز بالاتری دارد، حتی اگر از لحاظ برند شناخته‌شده نباشد، در طول زمان عملکرد پایدارتری خواهد داشت و تصویر تمیزتر و دقیق‌تری ارائه خواهد کرد.
محدوده‌های استاندارد نسبت سیگنال به نویز در دوربین مداربسته
در بررسی مشخصات فنی دوربین‌های مداربسته، یکی از اعدادی که معمولاً به‌صورت دسی‌بل (dB) در کنار سایر پارامترها ذکر می‌شود، عدد مربوط به نسبت سیگنال به نویز در دوربین مداربسته (S/N Ratio) چیست؟ است. این عدد در ظاهر ساده به‌نظر می‌رسد، اما در حقیقت نشان‌دهنده کیفیت اساسی تصویر در سطح الکترونیکی و نوری دوربین است. درک محدوده‌های استاندارد این شاخص می‌تواند برای هر فردی که در حوزه نظارت تصویری فعالیت دارد، یک ابزار تحلیلی ارزشمند برای انتخاب درست دوربین باشد.
برای اینکه مفهوم این نسبت به‌طور دقیق‌تر درک شود، باید ابتدا بدانیم که این عدد در واقع معیاری است برای مقایسه قدرت سیگنال تصویر نسبت به میزان نویز ناخواسته‌ای که در تصویر ظاهر می‌شود. هرچه عدد دسی‌بل بالاتر باشد، نشان می‌دهد که سیگنال تصویر خالص‌تر، دقیق‌تر و از نظر فنی قوی‌تر از نویز پس‌زمینه است. این یعنی در خروجی نهایی، تصویری با جزئیات واقعی، رنگ‌های دقیق و کمترین میزان اختلال را دریافت خواهیم کرد.
دسته‌بندی این نسبت در محدوده‌های مشخصی صورت می‌گیرد. به‌طور معمول، دوربین‌هایی با نسبت S/N کمتر از ۴۰dB در رده کیفیت پایین و اقتصادی قرار می‌گیرند. این دوربین‌ها معمولاً در شرایط نوری خوب ممکن است عملکرد قابل قبولی داشته باشند، اما در نور کم یا محیط‌های نویزی تصویر آن‌ها پر از نویز دیجیتال یا فیزیکی خواهد بود. این دسته از دوربین‌ها بیشتر در پروژه‌های ارزان‌قیمت یا کاربردهای غیرحساس مورد استفاده قرار می‌گیرند.
در رده متوسط، دوربین‌هایی با نسبت سیگنال به نویز بین ۴۰ تا ۵۰ دسی‌بل قرار دارند. این دوربین‌ها عملکرد قابل قبولی دارند و برای کاربردهای عمومی مثل فروشگاه‌ها، دفاتر، یا پارکینگ‌های نیمه‌سرباز مناسب هستند. در این بازه، کیفیت تصویر نسبت به سطح نویز بهتر شده و در بسیاری از سناریوهای عادی، تصویر نهایی رضایت‌بخش خواهد بود.
🔹✦▌ اگر عدد نسبت سیگنال به نویز از ۵۰dB عبور کند، وارد سطح حرفه‌ای و صنعتی می‌شویم؛ جایی که کیفیت تصویر نه‌تنها خوب، بلکه در محیط‌های سخت نیز پایدار است و جزئیات دقیق حتی در نور کم نیز ثبت می‌شوند.
دوربین‌هایی که نسبت S/N آن‌ها بین ۵۰ تا ۶۰ دسی‌بل قرار دارد، معمولاً در پروژه‌های امنیتی نیمه‌حرفه‌ای مانند ادارات دولتی، مدارس، فروشگاه‌های زنجیره‌ای و سازمان‌های حساس استفاده می‌شوند. این دوربین‌ها توانایی ثبت تصویر تمیز در تاریکی و مقاومت بالا در برابر اختلالات محیطی دارند. نکته مهم اینجاست که این بازه، نقطه تعادلی بین هزینه و کیفیت است؛ یعنی اکثر کاربران حرفه‌ای سعی می‌کنند دوربین‌هایی در این بازه تهیه کنند که ضمن ارائه تصویر با کیفیت، هزینه معقولی نیز داشته باشند.
در نهایت، دوربین‌هایی که نسبت سیگنال به نویز آن‌ها بالاتر از ۶۰dB است، در رده حرفه‌ای، صنعتی و امنیتی بالا قرار می‌گیرند. این دوربین‌ها با بهره‌گیری از سنسورهای پیشرفته، پردازنده‌های تصویری قدرتمند و الگوریتم‌های حذف نویز دیجیتال، قادرند حتی در محیط‌های تاریک، نویزی، صنعتی و دارای اختلالات شدید، تصویر بسیار تمیز و دقیق تولید کنند. چنین دوربین‌هایی در پروژه‌هایی مانند کنترل ترافیک شبانه، پالایشگاه‌ها، نیروگاه‌ها، مکان‌های نظامی و فرودگاه‌ها مورد استفاده قرار می‌گیرند. قیمت آن‌ها معمولاً بالاتر است اما در عوض، کیفیت تصویر و ثبات عملکرد آن‌ها در سطح بالایی قرار دارد.
نکته‌ای که در بررسی این محدوده‌ها باید به آن توجه کرد این است که برخی برندها ممکن است عدد نسبت سیگنال به نویز را به‌صورت “نظری” یا تحت شرایط خاص آزمایشگاهی اعلام کنند. به همین دلیل مقایسه میان برندها باید بر اساس آزمون واقعی در محل نصب و مقایسه تصویر در شرایط مساوی انجام شود، نه صرفاً عدد نوشته‌شده روی کاتالوگ.
همچنین توجه به این نکته ضروری است که نسبت سیگنال به نویز ممکن است تحت عنوان‌های متفاوتی مثل Minimum Illumination S/N یا Effective SNR نیز معرفی شود که نشان‌دهنده حالت‌های مختلف اندازه‌گیری در شرایط نوری خاص است. به همین دلیل آگاهی دقیق از تعریف فنی هر مقدار ارائه‌شده در دیتاشیت، پیش از خرید دوربین، الزامی است.
به‌طور کلی، در انتخاب دوربین مناسب، بررسی عدد نسبت سیگنال به نویز در کنار سایر مشخصات فنی مانند نوع سنسور، دیافراگم لنز، الگوریتم کاهش نویز و استانداردهای WDR می‌تواند تصویر دقیق‌تری از توانایی واقعی دوربین ارائه دهد. در شرایطی که رزولوشن‌های ظاهری فریبنده شده‌اند و برخی برندها با اعداد بالا مثل ۵ یا ۸ مگاپیکسل تبلیغ می‌کنند، این نسبت به‌عنوان شاخصی غیرقابل جعل و فنی، ابزار قدرتمندی برای انتخاب آگاهانه خواهد بود.
عوامل تأثیرگذار بر نسبت سیگنال به نویز در دوربین‌های نظارتی
درک عمیق از اینکه نسبت سیگنال به نویز در دوربین مداربسته (S/N Ratio) چیست؟ تنها زمانی کامل می‌شود که بدانیم چه عواملی این نسبت را افزایش یا کاهش می‌دهند. نسبت سیگنال به نویز یک عدد ثابت و مستقل نیست، بلکه پارامتری پویا و متاثر از مجموعه‌ای از متغیرهای فنی، محیطی و حتی ساختاری در دوربین است. بنابراین تحلیل این عوامل برای انتخاب، نصب و نگهداری صحیح دوربین‌های نظارتی از اهمیت ویژه‌ای برخوردار است.
یکی از مهم‌ترین عوامل مؤثر بر نسبت سیگنال به نویز، کیفیت و نوع سنسور تصویر است. سنسورهای CMOS و CCD دو خانواده اصلی در دوربین‌های مداربسته هستند و نوع طراحی، اندازه پیکسل، توانایی جذب نور و ساختار داخلی آن‌ها نقش مستقیم در تولید سیگنال تصویری و میزان نویز زمینه دارد. سنسورهایی با سطح بزرگ‌تر و طراحی پیشرفته‌تر قادرند نور بیشتری جذب کنند و سیگنال قوی‌تری تولید نمایند که این موضوع بهبود قابل توجهی در نسبت S/N ایجاد می‌کند. به همین دلیل، دوربین‌های حرفه‌ای معمولاً از سنسورهایی با ابعاد بزرگ‌تر و حساسیت بالاتر استفاده می‌کنند.
عامل دوم، طراحی مدارهای داخلی دوربین و نوع پردازش سیگنال است. هرچه کیفیت مدارهای الکترونیکی، فیلترینگ داخلی و ساختار EMI در داخل دوربین بهتر باشد، میزان نویز داخلی کاهش یافته و نسبت سیگنال به نویز بهبود می‌یابد. برخی دوربین‌های بی‌کیفیت از تراشه‌ها و بردهای ارزان‌قیمت استفاده می‌کنند که مقاومت کمی در برابر نویزهای القایی، تغییرات ولتاژ یا فرکانس‌های مزاحم دارند. در مقابل، برندهای معتبر جهانی با استفاده از مهندسی پیشرفته و پوشش‌های ضدنویز، عملکرد بسیار بهتری در این زمینه دارند.
🔹✦▌ کوچک‌ترین خطای طراحی در منابع تغذیه دوربین یا نویز در منبع برق می‌تواند نسبت سیگنال به نویز را به‌صورت چشمگیری کاهش دهد، حتی اگر سنسور بسیار قوی باشد.
یکی دیگر از عوامل بسیار کلیدی، شرایط نوری محیط است. زمانی که دوربین در محیطی با نور کافی قرار دارد، سنسور می‌تواند سیگنال تصویری قوی و واضحی تولید کند که در مقایسه با نویز زمینه بسیار قوی‌تر است. اما در محیط‌های تاریک، سیگنال تصویر به‌شدت ضعیف می‌شود در حالی که نویز همچنان با شدت قبلی وجود دارد. در نتیجه نسبت سیگنال به نویز کاهش یافته و تصویر پر از نویزهای رنگی و لکه‌ای خواهد شد. این موضوع به‌خوبی نشان می‌دهد که چرا حتی یک دوربین با سخت‌افزار قوی در نور بسیار کم ممکن است عملکرد ضعیفی از خود نشان دهد، مگر اینکه از الگوریتم‌های کاهش نویز پیشرفته نیز بهره ببرد.
همچنین نوع و کیفیت کابل‌کشی در سیستم‌های آنالوگ یکی دیگر از عوامل تعیین‌کننده است. در کابل‌های کواکسیال با طول زیاد یا کیفیت پایین، نویزهای خارجی به‌راحتی وارد مسیر سیگنال می‌شوند و باعث کاهش محسوس نسبت سیگنال به نویز می‌گردند. در شبکه‌های IP نیز اگر کابل شبکه به‌درستی شیلد نشده باشد یا در کنار کابل‌های قدرت قرار گرفته باشد، احتمال ورود نویز به مدار تغذیه یا مسیر ارتباطی وجود دارد که می‌تواند اثر منفی بر کیفیت تصویر بگذارد.
نوع فشرده‌سازی تصویر و الگوریتم‌های پردازش نرم‌افزاری نیز در این زمینه نقش دارند. برای مثال، دوربین‌هایی که از الگوریتم 3DNR یا DNR استفاده می‌کنند، قادرند نویز پس‌زمینه را کاهش دهند و در نتیجه نسبت S/N را به‌صورت نرم‌افزاری بهبود ببخشند. البته این بهبود وابسته به قدرت پردازشگر داخلی دوربین و کیفیت الگوریتم پیاده‌سازی شده است.
نکته دیگر در زمینه تأثیرگذاری بر S/N Ratio، دمای کاری دوربین است. برخی سنسورها و مدارهای حساس در دماهای بالا، دچار نوسانات عملکردی شده و نویز بیشتری تولید می‌کنند. بنابراین نصب دوربین در فضای خنک یا استفاده از دوربین‌هایی با طراحی صنعتی و مقاوم در برابر گرما می‌تواند نقش مهمی در حفظ نسبت سیگنال به نویز داشته باشد.
در کنار تمام این موارد، نویز ناشی از تداخل الکترومغناطیسی یا EMI نیز یکی از منابع مخفی اما تأثیرگذار است. در مکان‌هایی که تجهیزات صنعتی با جریان بالا، اینورتر، یا شبکه‌های رادیویی قوی وجود دارد، تداخل الکترومغناطیسی می‌تواند نویز شدیدی در سیستم نظارتی ایجاد کند. برای مقابله با این مشکل، استفاده از دوربین‌هایی با طراحی EMI مقاوم و بهره‌گیری از فیلتراسیون در منبع تغذیه و کابل‌کشی ضروری است.
در نهایت می‌توان گفت که نسبت سیگنال به نویز در دوربین مداربسته (S/N Ratio) نتیجه ترکیبی از عملکرد صحیح سنسور، طراحی دقیق سخت‌افزار، شرایط محیطی، کیفیت برق ورودی، نوع نصب و فاکتورهای نرم‌افزاری است. کوچک‌ترین ناهماهنگی در هر یک از این عوامل می‌تواند عدد نهایی این نسبت را تغییر داده و مستقیماً روی کیفیت تصویری که به‌دست کاربر می‌رسد، تأثیر بگذارد. شناخت این عوامل و کنترل آن‌ها باعث خواهد شد تا دوربین در شرایط واقعی عملکردی به‌مراتب بهتر از مشخصات روی کاغذ داشته باشد.

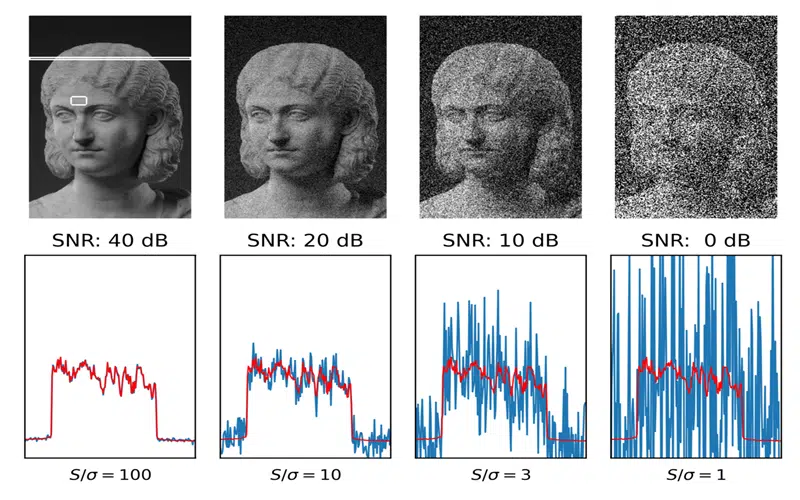

مقایسه عملی تصویر دوربین با S/N بالا و پایین
برای بسیاری از کاربران، اصطلاحات فنی مثل نسبت سیگنال به نویز ممکن است در ابتدا کمی تئوریک یا انتزاعی به نظر برسند، اما زمانی که پای مقایسه عملی به میان می‌آید، اهمیت واقعی این شاخص کاملاً مشهود می‌شود. فهم اینکه نسبت سیگنال به نویز در دوربین مداربسته (S/N Ratio) چیست؟ زمانی به اوج می‌رسد که دو دوربین با ظاهر، رزولوشن و قیمت مشابه اما با نسبت S/N متفاوت در کنار هم نصب و تصویرشان بررسی شود. در این مرحله است که قدرت عدد S/N در خلق یک تجربه تصویری واقعی، بی‌نقص و مطمئن نمایان می‌گردد.
فرض کنیم دو دوربین با رزولوشن ۲ مگاپیکسل در اختیار داریم؛ هر دو از یک برند متوسط، با لنز مشابه و قابلیت دید در شب. تنها تفاوت میان آن‌ها نسبت سیگنال به نویز است، به‌طوری که دوربین اول دارای S/N برابر با ۴۰dB و دوربین دوم دارای نسبت ۵۸dB می‌باشد. در شرایط نوری عادی، هر دو تصویر قابل قبولی نمایش می‌دهند و تفاوت فاحشی به چشم نمی‌آید، اما با کاهش نور محیط و نزدیک شدن به شب، تفاوت‌ها به‌طرز حیرت‌انگیزی نمایان می‌شود.
در دوربین اول، با نسبت پایین‌تر، تصویر شروع به نمایاندن نقاط پراکنده رنگی، اختلال در بافت‌های یکنواخت مثل دیوار یا زمین، موج‌دار شدن لبه‌ها و افت کیفیت کلی می‌کند. چهره افراد مبهم و جزئیات خودروها تار شده و در بسیاری از مواقع تصویر فاقد شفافیت لازم برای تحلیل دقیق خواهد بود. این همان جایی است که نویز، سیگنال را تحت‌الشعاع قرار داده و مانع از انتقال درست اطلاعات بصری می‌شود.
در مقابل، دوربینی با S/N برابر ۵۸dB تصویر تمیزی ارائه می‌دهد. نقاط تار یا مبهم دیده نمی‌شوند، جزئیات صورت و بافت لباس‌ها مشخص است، و مهم‌تر از همه، تصویر پایداری دارد. در زمان ضبط نیز این دوربین تصاویر کم‌حجم‌تر و با کیفیت‌تری تولید می‌کند، زیرا الگوریتم فشرده‌سازی با نویز کمتری مواجه می‌شود و در نتیجه عملکرد بهتری دارد.
🔹✦▌ تفاوت میان دوربینی با نسبت سیگنال به نویز بالا و پایین، مثل تفاوت میان شنیدن صدای واضح یک نفر در اتاق ساکت با صدای همان فرد در جمعیت شلوغ و پرهیاهو است؛ اطلاعات یکی واضح و قابل اعتماد و دیگری پر از اختلال و اشتباه.
تفاوت S/N بالا و پایین در تصاویر ضبط‌شده نیز مشهود است. وقتی تصاویر برای بازپخش، زوم دیجیتال یا بررسی در دادگاه مورد استفاده قرار می‌گیرند، نویز موجود در تصاویر دوربین ضعیف باعث از بین رفتن اطلاعات حیاتی می‌شود. مثلاً در تصویر چهره فردی که از فاصله ۴ متری در تاریکی حرکت می‌کند، اگر نویز زیاد باشد، ساختار چهره به‌هم می‌ریزد و حتی سیستم‌های تشخیص چهره نیز دچار خطا می‌شوند. این در حالی است که دوربین با S/N بالا همچنان چهره را با جزئیات قابل قبول ثبت می‌کند.
در محیط‌هایی مانند انبارها، پارکینگ‌های زیرزمینی، تونل‌ها یا فضاهای صنعتی که نور طبیعی کم است، دوربین‌هایی با نسبت S/N پایین به سرعت دچار افت کیفیت می‌شوند. تصویر در این دوربین‌ها به جای نمایش دقیق اجسام و افراد، بیشتر شبیه یک بافت مبهم پر از نویز است. این موضوع نه‌تنها برای اپراتورهای نظارتی آزاردهنده است، بلکه در موقعیت‌های امنیتی نیز تهدیدی جدی محسوب می‌شود؛ زیرا ممکن است تصویری که در ظاهر ضبط شده، در واقع فاقد اطلاعات مهمی برای شناسایی یا پیگیری باشد.
یکی دیگر از زمینه‌های مهم برای مشاهده این تفاوت، شرایط محیطی پرنویز یا با منابع اختلالی بالا مانند نزدیک کابل‌های قدرت، تجهیزات صنعتی، یا در نزدیکی منابع گرمایی است. دوربینی با S/N پایین، در این فضاها تصاویر لرزان، دارای موج‌های متناوب و با نویز دینامیک تولید می‌کند. در حالی که دوربین با نسبت بالاتر، با استفاده از مدار مقاوم‌تر، فیلترینگ دقیق‌تر و طراحی EMI قوی‌تر، تصویری پایدارتر و بدون اختلال عرضه می‌نماید.
نکته جالب اینجاست که تفاوت کیفیت در ظاهر تصویر لزوماً وابسته به رزولوشن نیست. ممکن است دوربینی با ۴ مگاپیکسل و S/N برابر ۴۵dB تصویر بسیار بدتری نسبت به دوربینی با ۲ مگاپیکسل و S/N برابر ۶۰dB داشته باشد. این نکته به‌خوبی نشان می‌دهد که بالا بودن رزولوشن بدون همراهی با S/N مناسب، منجر به تصویر شلوغ، بی‌کیفیت و ناکارآمد خواهد شد.
از نظر کاربران حرفه‌ای، حتی در شرایطی که مانیتور یا NVR قوی وجود دارد، تصویر حاصل از دوربین با نسبت S/N پایین به‌اندازه‌ای نویز دارد که تمام سیستم را دچار افت عملکرد می‌کند. منابع پردازشی درگیر حذف نویز و اصلاح تصویر می‌شوند، پهنای باند مصرفی افزایش می‌یابد، و در نهایت تصویری بی‌کیفیت و پرهزینه به‌دست می‌آید. اما دوربین‌هایی با S/N بالا، تجربه‌ای روان، بی‌دردسر و قابل اعتماد ایجاد می‌کنند که در بلندمدت کارایی بیشتری دارد.
در جمع‌بندی این بخش باید گفت که اگرچه تفاوت نسبت سیگنال به نویز در نگاه اول ممکن است صرفاً یک عدد روی کاغذ به‌نظر برسد، اما مقایسه عملی آن میان دو دوربین، حقیقت این عدد را برملا می‌سازد. تنها یک بار تست عملی تصویر دو دوربین در شرایط واقعی کافی است تا تفاوت را حس کنید و بدانید چرا در بسیاری از پروژه‌های حرفه‌ای، این عدد یکی از پارامترهای اصلی انتخاب محسوب می‌شود.
روش‌های بهبود نسبت سیگنال به نویز در دوربین‌های مداربسته
وقتی با مفهوم نسبت سیگنال به نویز در دوربین مداربسته (S/N Ratio) چیست؟ آشنا می‌شویم و نقش حیاتی آن را در کیفیت تصویر درک می‌کنیم، این سؤال به‌صورت طبیعی شکل می‌گیرد که چگونه می‌توان این نسبت را افزایش داد یا در شرایط واقعی آن را بهبود بخشید؟ برخلاف تصور عمومی که گمان می‌کنند این پارامتر فقط به سخت‌افزار داخلی دوربین وابسته است، حقیقت این است که با رعایت اصولی مشخص، هم در زمان خرید و هم در مراحل نصب و بهره‌برداری، می‌توان تأثیر مثبت و محسوسی بر این نسبت داشت.
اولین و بنیادی‌ترین راهکار، انتخاب دوربین‌هایی با طراحی حرفه‌ای و برخورداری از سنسورهایی با راندمان بالا است. سنسورهایی که دارای پیکسل‌های بزرگ‌تر، ساختار CMOS پیشرفته و حساسیت نوری بهبودیافته هستند، در تولید سیگنال قوی‌تر نسبت به نویزهای داخلی و محیطی عملکرد بسیار مؤثری دارند. هرچقدر سنسور تصویر نور بیشتری جذب کند و آن را با دقت بالاتری تبدیل به داده دیجیتال نماید، نسبت سیگنال به نویز بالاتر می‌رود و خروجی تصویری شفاف‌تر خواهد بود.
مورد بعدی، تأمین شرایط نوری مناسب در محیط نظارتی است. در صورتی که امکان نصب نور مکمل یا چراغ‌های مادون قرمز باکیفیت وجود داشته باشد، می‌توان قدرت سیگنال تصویر را به‌طور قابل توجهی افزایش داد. این کار به‌ویژه در محیط‌های نیمه‌تاریک، پارکینگ‌ها، راهروهای شبانه یا اطراف دیوارها تأثیر فوق‌العاده‌ای در کاهش نویز تصویری دارد. دوربین‌ها زمانی بهترین عملکرد خود را نشان می‌دهند که نور محیط به‌حد کافی باشد و نیازی به افزایش بیش از حد gain در پردازنده تصویر نباشد.
🔹✦▌ تنظیم ناصحیح پارامتر gain یا حساسیت نور در دوربین می‌تواند نویز شدیدتری ایجاد کند؛ کاهش دستی gain در شرایط خاص می‌تواند باعث افزایش محسوس S/N Ratio و تمیزی تصویر شود.
از سوی دیگر، بهره‌گیری از کابل‌کشی استاندارد یکی از ساده‌ترین ولی تأثیرگذارترین روش‌ها در افزایش نسبت سیگنال به نویز است. در سیستم‌های آنالوگ، استفاده از کابل‌های کواکسیال با شیلد قوی، دو لایه و نویزگیر اهمیت بالایی دارد. در شبکه‌های دیجیتال نیز کابل‌های شبکه CAT6 با محافظ فویلی (FTP) و استفاده از تجهیزات ضد نویز می‌تواند از نفوذ سیگنال‌های مزاحم خارجی جلوگیری کرده و مسیر سیگنال را ایزوله کند. کاهش طول کابل و حذف انشعابات غیرضروری نیز می‌تواند افت ولتاژ و نوسان‌های سیگنال را به حداقل برساند.
در کنار سخت‌افزار و کابل‌کشی، فیلترهای نرم‌افزاری نقش مهمی در بهبود S/N ایفا می‌کنند. امروزه بسیاری از دوربین‌ها مجهز به الگوریتم‌های پیشرفته حذف نویز دیجیتال مانند DNR (Digital Noise Reduction) یا 3DNR هستند. این الگوریتم‌ها با تحلیل فریم به فریم تصویر و تفکیک نویز از سیگنال واقعی، تصویر نهایی را تمیز و شفاف می‌کنند. فعال‌سازی صحیح و تنظیم میزان تأثیر این الگوریتم‌ها، به‌خصوص در حالت شب، می‌تواند تفاوت چشمگیری ایجاد کند.
استفاده از منابع تغذیه پایدار و باکیفیت نیز از جمله اقداماتی است که نباید نادیده گرفته شود. تغذیه ضعیف یا دارای نوسان شدید باعث افزایش نویز الکتریکی در مدار دوربین می‌شود که مستقیماً باعث افت نسبت سیگنال به نویز می‌گردد. استفاده از آداپتورهای رگوله‌شده، منبع تغذیه مرکزی نویزگیر و جداسازی مدار تغذیه دوربین‌ها از سایر مصرف‌کننده‌ها، در کنترل سطح نویز و بهبود سیگنال مؤثر است.
در پروژه‌هایی که با محیط‌های صنعتی، نویزی یا خاص روبرو هستند، استفاده از تجهیزات محافظ در برابر EMI و RFI نیز توصیه می‌شود. فیلترهای مغناطیسی، حلقه‌های فریت در کابل‌ها و طراحی مناسب سیستم ارتینگ می‌تواند میدان‌های مزاحم الکترومغناطیسی را مهار کرده و اجازه ورود نویز به دوربین را ندهد. همچنین انتخاب محل نصب مناسب برای دوربین (دور از منابع گرما، تابلو برق، موتور الکتریکی) باعث کاهش عوامل بیرونی مخرب می‌شود.
در نهایت، بروز نگه‌داشتن نرم‌افزار دوربین‌ها نیز یکی از عوامل نرم‌افزاری است که گاهی در بهبود عملکرد الگوریتم‌های حذف نویز مؤثر است. برخی برندهای معتبر با ارائه آپدیت‌های firmware، الگوریتم‌های تصویری خود را بهبود داده و نسبت S/N را به‌صورت نرم‌افزاری بهینه می‌کنند. بنابراین بررسی و آپدیت دوره‌ای نرم‌افزار داخلی دوربین‌ها همواره توصیه می‌شود.
در مجموع، اگرچه بخشی از نسبت سیگنال به نویز به مشخصات سخت‌افزاری وابسته است، اما بخش بزرگی از آن در اختیار طراح، نصاب و حتی کاربر قرار دارد. رعایت اصول حرفه‌ای در انتخاب تجهیزات، نصب دقیق، تنظیمات نرم‌افزاری هوشمندانه و نگهداری صحیح می‌تواند تجربه‌ای با کیفیت بسیار بالاتر از حد انتظار فراهم کند. بنابراین، S/N Ratio را نباید صرفاً به‌عنوان یک عدد در کاتالوگ نگاه کرد، بلکه باید آن را یک شاخص قابل بهینه‌سازی دانست که با اقدامات آگاهانه می‌تواند به سطوح بالاتر ارتقا یابد.
ارتباط بین کاهش نویز دیجیتال (DNR) و S/N Ratio
در بررسی تکنولوژی‌های پیشرفته تصویربرداری، نمی‌توان از نقش مهم الگوریتم‌های نرم‌افزاری در بهبود کیفیت تصویر چشم‌پوشی کرد. یکی از مهم‌ترین این تکنولوژی‌ها، فناوری کاهش نویز دیجیتال (Digital Noise Reduction یا DNR) است که ارتباط تنگاتنگی با نسبت سیگنال به نویز در دوربین مداربسته (S/N Ratio) چیست؟ دارد. این ارتباط نه‌تنها در مفهوم نظری بلکه در عملکرد عملی سیستم‌های نظارتی نمود روشنی دارد و شناخت آن به کاربران حرفه‌ای کمک می‌کند تا از پتانسیل واقعی تجهیزات خود بهره‌برداری کنند.
در ساده‌ترین بیان، DNR فرآیندی است که در آن نویزهای تصویری، به‌ویژه در شرایط نوری ضعیف، به‌صورت نرم‌افزاری شناسایی و از تصویر حذف می‌شوند. این نویزها معمولاً به‌صورت نقاط پراکنده رنگی یا خاکستری، بافت‌های لرزان یا خطوط پارازیتی در تصویر دیده می‌شوند که اگر حذف نشوند، کیفیت کلی تصویر را کاهش می‌دهند. الگوریتم DNR با تحلیل دقیق پیکسل‌ها، آن دسته از تغییراتی را که به‌دلیل نویز هستند از تغییرات واقعی تصویر تفکیک کرده و با حذف آن‌ها، سیگنال تصویر را به‌صورت مؤثرتری بازسازی می‌کند.
ارتباط میان DNR و نسبت سیگنال به نویز را می‌توان در اینجا جست‌وجو کرد که هرچه نویز تصویر کاهش یابد، نسبت سیگنال واقعی به نویز باقیمانده افزایش می‌یابد. به عبارت دیگر، عملکرد صحیح DNR می‌تواند به‌صورت مستقیم باعث افزایش عدد S/N شود. این موضوع به‌ویژه در دوربین‌هایی که از لحاظ سخت‌افزاری دارای نسبت سیگنال به نویز متوسط هستند، تأثیر چشمگیری در نتیجه نهایی دارد. اگرچه DNR نمی‌تواند جایگزین کامل سخت‌افزار قوی شود، اما در بسیاری از موارد باعث می‌شود خروجی تصویری به‌اندازه دوربین‌های با S/N بالاتر دیده شود.
🔹✦▌ الگوریتم کاهش نویز دیجیتال DNR به‌خصوص در شب و محیط‌های تاریک می‌تواند تصویر دوربین با نسبت سیگنال به نویز ۴۵dB را به سطح عملکردی نزدیک به ۵۵dB ارتقاء دهد؛ این یعنی کارکرد هوشمندانه نرم‌افزار جای خالی سخت‌افزار قوی را تا حدی پر می‌کند.
انواع مختلفی از الگوریتم‌های DNR در دوربین‌ها وجود دارد. نوع اولیه آن 2D-DNR است که فقط از یک فریم تصویر استفاده کرده و نقاط نویزی را در همان لحظه شناسایی و حذف می‌کند. این نوع از کاهش نویز در بسیاری از دوربین‌های اقتصادی به‌کار می‌رود و عملکرد متوسطی دارد. در مقابل، الگوریتم 3D-DNR یا کاهش نویز سه‌بعدی، با مقایسه چندین فریم پی‌در‌پی، تغییرات غیرمنطقی را به‌عنوان نویز شناسایی کرده و با دقت بالاتری آن‌ها را حذف می‌کند. این روش به‌دلیل تحلیل زمانی و مکانی بهتر، تأثیر بیشتری در بهبود S/N Ratio دارد.
تأثیر DNR تنها به تصویر زنده محدود نمی‌شود. وقتی تصویر نویز کمتری داشته باشد، الگوریتم‌های فشرده‌سازی مانند H.264 یا H.265 نیز عملکرد بهتری خواهند داشت. دلیل آن ساده است: در تصویر نویزی، تفاوت زیادی بین فریم‌ها وجود دارد که باعث افزایش حجم فایل می‌شود، اما در تصویر تمیز و بدون نویز، فریم‌ها شباهت بیشتری دارند و به‌راحتی فشرده می‌شوند. این یعنی علاوه بر افزایش نسبت سیگنال به نویز، DNR باعث کاهش مصرف پهنای باند و فضای ذخیره‌سازی نیز می‌شود.
نکته مهم دیگر، تأثیر DNR در استفاده از قابلیت‌های هوش مصنوعی دوربین‌هاست. الگوریتم‌های تحلیل تصویر مانند تشخیص چهره، شناسایی پلاک، شمارش افراد یا تشخیص حرکت، در صورتی که تصویر دارای نویز زیاد باشد، دقت خود را از دست می‌دهند. با اعمال DNR و افزایش S/N Ratio، این الگوریتم‌ها تصویر شفاف‌تری دریافت کرده و تحلیل دقیق‌تری انجام می‌دهند.
اما باید توجه داشت که استفاده از DNR نیز مانند هر ابزار دیگری نیاز به تنظیم صحیح دارد. اگر مقدار آن بیش از حد فعال شود، ممکن است جزئیات تصویر از بین برود یا تصویر بیش‌از‌حد نرم به‌نظر برسد. به همین دلیل، اغلب دوربین‌های حرفه‌ای امکان تنظیم سطح DNR را در اختیار کاربر قرار می‌دهند تا بسته به شرایط نوری و محیطی، بهترین تعادل میان کاهش نویز و حفظ جزئیات به‌دست آید.
در برخی از برندهای پیشرفته، الگوریتم‌های ترکیبی از DNR و WDR یا DNR و AGC پیاده‌سازی شده‌اند که باعث می‌شود دوربین به‌صورت هوشمند، بسته به میزان نور، نسبت نویز و دامنه دینامیکی، بهترین تنظیمات را برای تصویر انتخاب کند. این دوربین‌ها می‌توانند در لحظه و بدون نیاز به دخالت دستی، نسبت سیگنال به نویز را در سطح مطلوب نگه دارند و تصویری با ثبات، واضح و دقیق ارائه کنند.
در نهایت باید در نظر داشت که استفاده از کاهش نویز دیجیتال به‌تنهایی نمی‌تواند جایگزین سخت‌افزار باکیفیت شود. یعنی اگر سنسور تصویر ضعیف یا مسیر کابل‌کشی پر از نویز باشد، DNR تنها بخشی از مشکل را حل می‌کند. اما به‌عنوان یک ابزار مکمل، تأثیر فوق‌العاده‌ای در بهبود نسبت سیگنال به نویز دارد و در بسیاری از پروژه‌های واقعی، مرز میان تصویری قابل استفاده و تصویری پر از اختلال را تعیین می‌کند.
نقش نسبت سیگنال به نویز در انتخاب دوربین برای محیط‌های خاص
وقتی صحبت از طراحی و انتخاب سیستم نظارت تصویری می‌شود، انتخاب دوربین مناسب صرفاً به مشخصات ظاهری و عدد رزولوشن محدود نمی‌شود. یکی از عوامل کلیدی و گاه تعیین‌کننده در موفقیت یک پروژه نظارتی، شناخت دقیق شرایط محیطی و انطباق کامل مشخصات فنی دوربین با آن است. در این میان، دانستن اینکه دقیقاً نسبت سیگنال به نویز در دوربین مداربسته (S/N Ratio) چیست؟ و چطور می‌تواند بر عملکرد دوربین در محیط‌های خاص اثر بگذارد، برای هر نصاب یا کارفرمای حرفه‌ای واجب است. این نسبت در واقع یکی از معدود پارامترهایی است که می‌تواند تفاوت میان تصویری قابل تحلیل و تصویری بی‌ارزش را در شرایط چالش‌برانگیز رقم بزند.
در فضاهایی که نور طبیعی بسیار کم است، مانند راهروهای بدون پنجره، پارکینگ‌های زیرزمینی، سوله‌های بزرگ یا اتاق‌های تاسیساتی، یکی از اولین مشکلاتی که دوربین با آن مواجه می‌شود، ضعف در سیگنال تصویر است. در چنین شرایطی، اگر دوربین نسبت سیگنال به نویز پایینی داشته باشد، نویز به‌سرعت بر تصویر غلبه کرده و باعث ایجاد ذرات رنگی، بافت‌های لرزان و از دست رفتن جزئیات حیاتی می‌شود. این در حالی است که دوربین‌هایی با S/N بالا، حتی با کمترین میزان نور موجود، می‌توانند تصویر واضح‌تر، با کنتراست بالا و بدون اختلال ارائه دهند. این قابلیت باعث می‌شود که در زمان وقوع حادثه، شناسایی افراد، وسایل نقلیه یا اشیاء به‌راحتی انجام شود.
همچنین در محیط‌هایی که دارای نویز الکترومغناطیسی یا تداخل فرکانسی شدید هستند، مانند کارخانه‌های صنعتی، سالن‌های تولید، کارگاه‌هایی با دستگاه‌های سنگین، یا اطراف تابلو برق‌های فشار قوی، مدارهای داخلی دوربین و کابل‌کشی در معرض تداخلاتی قرار دارند که به‌صورت مستقیم موجب کاهش نسبت سیگنال به نویز می‌شود. دوربین‌هایی با طراحی مقاوم در برابر EMI و دارای S/N بالا، در چنین فضاهایی عملکرد بسیار باثبات‌تری دارند. این دوربین‌ها قادرند سیگنال تصویری را از نویز مزاحم تفکیک کرده و خروجی تمیزتری فراهم کنند. در غیر این صورت، تصویر دائماً دچار اختلال موجی، پرش رنگ یا حتی قطع و وصل‌های مقطعی می‌شود.
🔹✦▌ در محیط‌های صنعتی، انتخاب دوربین صرفاً بر اساس مگاپیکسل اشتباه بزرگی‌ست؛ آنچه در عمل تفاوت می‌سازد، نسبت سیگنال به نویز و توانایی دوربین در مقابله با تداخلات الکترونیکی است.
در مناطق بیرونی و تحت نظارت شبانه مانند حیاط‌ها، کوچه‌ها، فضای سبز، یا اطراف ساختمان‌ها، به دلیل تغییرات شدید نوری بین روز و شب، نسبت سیگنال به نویز در هنگام شب نقش پررنگ‌تری ایفا می‌کند. دوربینی که در نور روز عملکرد قابل قبولی دارد، ممکن است در تاریکی شب کاملاً غیرقابل استفاده باشد اگر S/N آن پایین باشد. این موضوع به‌ویژه در شرایطی که نور محیطی کافی وجود ندارد و دوربین باید با استفاده از نور مادون‌قرمز داخلی تصویربرداری کند، بیشتر خودش را نشان می‌دهد. دوربین‌هایی با نسبت بالای ۵۵ تا ۶۰dB می‌توانند در این حالت، تصویر نسبتاً شفافی حتی در فاصله‌های دورتر ارائه دهند.
در کاربردهایی که دقت بسیار بالا موردنیاز است، مثل تشخیص پلاک خودرو در جاده‌های پرسرعت، نظارت بر صندوق‌های فروشگاهی، کنترل دقیق چهره در ورودی سازمان‌ها یا بانک‌ها، داشتن یک تصویر شفاف و بدون نویز حیاتی است. در این محیط‌ها کوچک‌ترین نویز می‌تواند باعث مبهم شدن چهره، ناپدید شدن پلاک یا حذف حرکات ریز شود. بنابراین، استفاده از دوربین‌هایی با نسبت سیگنال به نویز بالا در این مکان‌ها نه‌تنها توصیه، بلکه الزام فنی محسوب می‌شود. حتی در مواردی که از دوربین‌های ۴K استفاده می‌شود، اگر S/N پایین باشد، تصویر نهایی با وجود رزولوشن بالا، فاقد کاربرد عملی خواهد بود.
در پروژه‌های امنیتی خاص مانند فرودگاه‌ها، مراکز حساس دولتی، پایگاه‌های نظامی یا زندان‌ها، علاوه بر الزامات امنیتی، ثبات تصویر در طول شبانه‌روز اهمیت حیاتی دارد. در این فضاها، دوربین باید بدون وابستگی به شرایط نوری یا آب و هوایی، همیشه تصویر واضحی فراهم کند. از این رو دوربین‌هایی با S/N بسیار بالا، معمولاً در رنج ۶۵ تا ۷۰dB انتخاب می‌شوند تا از عملکرد پایدار حتی در بدترین سناریوها اطمینان حاصل شود. این دوربین‌ها علاوه بر سنسور قدرتمند، معمولاً دارای سیستم‌های حذف نویز دیجیتال چندلایه و فیلترهای ضد تداخل داخلی نیز هستند.
در محیط‌هایی مانند بیمارستان‌ها یا سالن‌های حساس که دمای بالا یا لرزش وجود دارد، تأثیر نویز ممکن است از سنسور داخلی ناشی شود نه محیط اطراف. در این حالت نیز انتخاب دوربین‌هایی با ساختار مهندسی شده و نسبت سیگنال به نویز بالا، به‌عنوان راه‌حلی منطقی در برابر نویزهای داخلی پیشنهاد می‌شود.
در نهایت، محیط‌هایی که کاربران نیاز دارند به تصاویر ضبط‌شده رجوع کنند و بازبینی دقیق انجام دهند، مثلاً در پرونده‌های حقوقی، حوادث ترافیکی یا سرقت، کیفیت تصویر اهمیت مضاعفی دارد. اگر تصویر پر از نویز باشد، در فرآیند بازبینی، هنگام بزرگ‌نمایی یا توقف فریم، هیچ جزئیات مفیدی به‌دست نمی‌آید. اما اگر از ابتدا دوربین دارای S/N بالا باشد، امکان زوم دیجیتال با افت کمتر، مشاهده دقیق جزئیات و حتی تشخیص اتفاقات لحظه‌ای فراهم خواهد بود.
در جمع‌بندی این بخش می‌توان گفت که نسبت سیگنال به نویز در دوربین مداربسته، فاکتوری کلیدی در انتخاب هوشمندانه برای محیط‌های خاص است. این نسبت نه‌فقط یک عدد خشک فنی، بلکه انعکاسی از توانایی واقعی دوربین در مقابله با چالش‌های محیطی، الکترونیکی و نوری است. هر پروژه‌ای با شناخت درست شرایط و انتخاب دوربین متناسب با S/N استاندارد، می‌تواند نه‌تنها امنیت، بلکه کارایی، دقت و رضایت کاربران نهایی را تضمین کند.
جمع‌بندی نهایی: چرا نسبت سیگنال به نویز در دوربین مداربسته (S/N Ratio) اهمیت دارد؟
در دنیای امروز که کیفیت تصویر در سیستم‌های نظارتی نه‌تنها معیار زیبایی، بلکه ابزاری حیاتی برای امنیت، پیگیری، تحلیل رفتاری و مدارک قضایی تلقی می‌شود، هر پارامتر فنی که بر این کیفیت اثر بگذارد، ارزشی فراتر از عدد و فرمول خواهد داشت. در این میان، یکی از فاکتورهای فنی که همواره در حاشیه توجه عموم قرار گرفته اما تأثیر آن در تجربه نهایی کاربر انکارناپذیر است، بدون شک نسبت سیگنال به نویز در دوربین مداربسته (S/N Ratio) است. این نسبت، درواقع شاخصی حیاتی برای سنجش خلوص سیگنال تصویری از نویزهای مزاحم و مزاحمت‌های محیطی است که اگر در مرحله خرید، طراحی یا نصب به‌درستی در نظر گرفته نشود، می‌تواند کل پروژه نظارتی را با شکست مواجه سازد.
نسبت سیگنال به نویز مانند یک فیلتر شفاف‌کننده عمل می‌کند؛ هرچه این نسبت بالاتر باشد، تصویر خالص‌تر، دقیق‌تر و بدون اعوجاج ثبت می‌شود. دوربینی که S/N بالایی دارد، بدون نیاز به پردازش بیش از حد، تصویری ارائه می‌دهد که از نظر جزئیات، تعادل رنگ، وضوح مرزها و پایداری فریم، در سطح حرفه‌ای قرار دارد. این مزیت در تمام مراحل سیستم نظارتی، از مشاهده زنده تا ضبط، بازپخش، زوم دیجیتال و حتی استخراج شواهد قضایی مشهود است. در مقابل، دوربینی که نسبت S/N پایینی دارد، حتی با بالاترین رزولوشن اسمی، قادر به ارائه تصویر مفید و کاربردی نخواهد بود.
اگر بخواهیم این مفهوم را از سطح فنی فراتر ببریم و وارد فضای کاربردی شویم، نسبت سیگنال به نویز را می‌توان ضامن شفافیت در موقعیت‌های حساس دانست. در محیط‌های تاریک، صنعتی، پر از نویز مغناطیسی یا دارای شرایط خاص نوری، سیگنال تصویر به‌راحتی تحت‌الشعاع نویز قرار می‌گیرد. در چنین لحظاتی، دوربین‌هایی که از نظر S/N ضعیف هستند، تصویرشان تیره، لرزان و پر از لکه‌های رنگی می‌شود؛ در حالی که دوربین‌هایی با نسبت بالا، با اقتدار تمام سیگنال اصلی را برجسته کرده و از نویز عبور می‌کنند. این تفاوت، در حوادث امنیتی می‌تواند به معنی شناسایی دقیق یا از دست رفتن سرنخ باشد.
🔹✦▌ در بسیاری از پرونده‌های واقعی، تصویر دوربین با وضوح پایین ولی نسبت سیگنال به نویز بالا، کارایی بیشتری نسبت به دوربین‌های مگاپیکسلی پرنویز داشته‌اند؛ چون آنچه اهمیت دارد، جزئیات قابل فهم است، نه صرفاً حجم پیکسل‌ها.
همچنین نسبت S/N تأثیر مستقیم بر بهره‌وری کل سیستم نظارتی دارد. اگر تصاویر دوربین‌ها پر از نویز باشند، سیستم‌های فشرده‌سازی با مشکل مواجه می‌شوند، حجم ذخیره‌سازی افزایش می‌یابد، بازپخش‌ها کند می‌شوند و در نهایت زیرساخت شبکه به‌دلیل مصرف غیرضروری پهنای باند، دچار فشار می‌شود. در حالی که دوربین‌هایی با S/N بالا، تصاویر فشرده‌تری ارائه می‌دهند، فضای کمتری اشغال می‌کنند و برای انتقال یا بک‌آپ‌گیری مناسب‌ترند.
افزون بر آن، کارایی سیستم‌های هوشمند مبتنی بر تصویر، مانند تشخیص چهره، شناسایی پلاک، تحلیل رفتار، شمارش افراد و تشخیص نفوذ، وابسته به کیفیت تصویر اولیه است. نویز بالا، باعث افت عملکرد این الگوریتم‌ها و افزایش نرخ خطا می‌شود. بنابراین، نسبت سیگنال به نویز بالا مستقیماً در افزایش دقت سیستم‌های هوش مصنوعی نقش دارد و باعث پایداری بیشتر در فرآیندهای تحلیل می‌گردد.
از منظر مالی نیز، انتخاب دوربین‌هایی با نسبت S/N مطلوب، در بلندمدت صرفه‌جویی در هزینه را به همراه دارد. ممکن است در نگاه اول این دوربین‌ها قیمت بالاتری داشته باشند، اما هزینه‌های نگهداری، مصرف برق، تعویض تجهیزات آسیب‌دیده، فضای ذخیره‌سازی و حتی هزینه‌های مربوط به عدم شناسایی درست حوادث در سیستم‌های بی‌کیفیت، به‌مراتب بیشتر خواهد بود. بنابراین انتخاب آگاهانه و بررسی دقیق نسبت سیگنال به نویز، درواقع سرمایه‌گذاری هوشمندانه در امنیت، کارایی و بهره‌وری کل سیستم است.
نکته مهمی که در پایان باید بر آن تأکید شود، این است که در عصر تبلیغات اغراق‌آمیز و مشخصات فنی فریبنده، تنها بررسی رزولوشن یا برند دوربین کافی نیست. دوربین‌هایی که رزولوشن اسمی بالایی دارند اما S/N پایینی دارند، در عمل عملکردی ضعیف، پر از نویز و بدون قابلیت تحلیل دقیق دارند. اما دوربینی با رزولوشن منطقی و نسبت سیگنال به نویز بالا، تصویری پایدار، واقعی، و قابل‌اعتماد فراهم می‌کند. اینجاست که S/N Ratio نه‌تنها یک عدد فنی، بلکه یک نشانگر شفاف از سطح مهندسی و کیفیت واقعی دوربین است.
در نهایت، اگر از خود بپرسیم چرا نسبت سیگنال به نویز در دوربین مداربسته (S/N Ratio) اهمیت دارد؟ پاسخ این است که این نسبت پایه‌گذار تصویر تمیز، اطلاعات دقیق، تحلیل هوشمندانه و امنیت مؤثر است. تمام زنجیره ارزش در سیستم‌های نظارتی، از دوربین تا ذخیره‌سازی، از شبکه تا بازبینی، وابسته به کیفیت سیگنالی است که بتواند از دل نویز بگذرد و واقعیت را به‌درستی ثبت کند. این واقعیت، تنها در سایه انتخاب صحیح S/N محقق خواهد شد.
📌 سؤالات متداول
۱. نسبت سیگنال به نویز در دوربین مداربسته (S/N Ratio) چیست؟
نسبت سیگنال به نویز در دوربین مداربسته (S/N Ratio) معیاری است برای سنجش خلوص تصویر دوربین نسبت به نویزهای الکتریکی یا نوری که باعث افت کیفیت تصویر می‌شوند. این نسبت به‌صورت دسی‌بل (dB) نمایش داده می‌شود و هرچه بالاتر باشد، نشان‌دهنده تصویر شفاف‌تر و بدون اختلال است.
۲. عدد مناسب برای S/N Ratio در دوربین‌های مداربسته چقدر است؟
در دوربین‌های باکیفیت، عدد مناسب برای S/N Ratio معمولاً بالای ۵۰dB است. دوربین‌هایی با نسبت بالای ۶۰dB برای پروژه‌های حرفه‌ای و امنیتی بسیار مناسب‌تر هستند.
۳. آیا رزولوشن بالا جایگزین S/N Ratio بالا می‌شود؟
خیر. حتی اگر دوربین رزولوشن بالایی داشته باشد، اگر نسبت سیگنال به نویز پایین باشد، تصویر نهایی پر از اختلال، نویز و جزئیات نامفهوم خواهد بود. S/N مکمل رزولوشن است، نه جایگزین آن.
۴. چگونه می‌توان نسبت سیگنال به نویز را افزایش داد؟
با استفاده از دوربین‌های با سنسور بهتر، کابل‌کشی استاندارد، نور کافی محیط، فیلترهای نرم‌افزاری مانند DNR و منابع تغذیه پایدار می‌توان S/N Ratio را بهبود بخشید.
۵. تفاوت S/N Ratio در دوربین‌های آنالوگ و دیجیتال چیست؟
در دوربین‌های آنالوگ، نویز بیشتر ناشی از محیط و کابل‌کشی است، در حالی که در دوربین‌های دیجیتال، نویز بیشتر به کیفیت سنسور و پردازشگر مربوط می‌شود. دوربین‌های دیجیتال به‌طور معمول S/N بالاتری دارند.
۶. چرا نسبت سیگنال به نویز در محیط‌های تاریک اهمیت بیشتری دارد؟
در نور کم، قدرت سیگنال تصویر کاهش می‌یابد ولی نویز ثابت می‌ماند، بنابراین در این شرایط S/N پایین منجر به تصویری نویزی و نامفهوم می‌شود.
۷. آیا قابلیت DNR واقعاً در بهبود S/N Ratio مؤثر است؟
بله. DNR با کاهش نویز دیجیتال پس‌زمینه باعث بهبود قابل توجه S/N می‌شود، به‌خصوص در شرایط کم‌نور یا شب.
۸. از کجا بفهمیم دوربین انتخابی S/N مناسبی دارد؟
باید مشخصات فنی دیتاشیت را بررسی کنید. عدد S/N معمولاً با واحد dB مشخص می‌شود. اعداد بالای ۵۵dB کیفیت خوبی دارند.
۹. تاثیر S/N Ratio بر روی سیستم ضبط چقدر است؟
S/N پایین باعث افزایش حجم فایل‌های ذخیره‌شده، کاهش کارایی فشرده‌سازی، و مصرف بیشتر فضای هارد می‌شود. در مقابل، S/N بالا موجب ضبط تمیزتر، فایل کم‌حجم‌تر و بازپخش باکیفیت می‌شود.
